성능 테스트 및 온도 제어의 이상적인 선택

전압&전류 정확도
±0.05% F.S.

기록 빈도
10Hz

온도 범위 및 편차
-40℉ ~ 302℉±3.6℉(-40℃ ~ 150℃±2.0℃)

온도 변동
±0.9℉(±0.5℃)

가열 효율
68℉ → 302℉ ≤40min (20℃ → 150℃)

냉각 효율
68℉ → -40℉≤60min (20℃→-40℃)

WGDW-400L-40BC-5V30A96CH는 BTS 테스트 시스템에 연결되어 대규모 데이터와 복잡한 계산 작업을 효율적으로 처리할 뿐만 아니라 다양한 고성능 컴퓨팅 요구를 충족시키고 고온 및 저온 실험을 제공합니다. 다양한 온도에서 배터리 성능 변화를 테스트합니다. 방폭 기능은 배터리 셀 테스트를 위한 안전한 테스트 환경을 제공합니다.

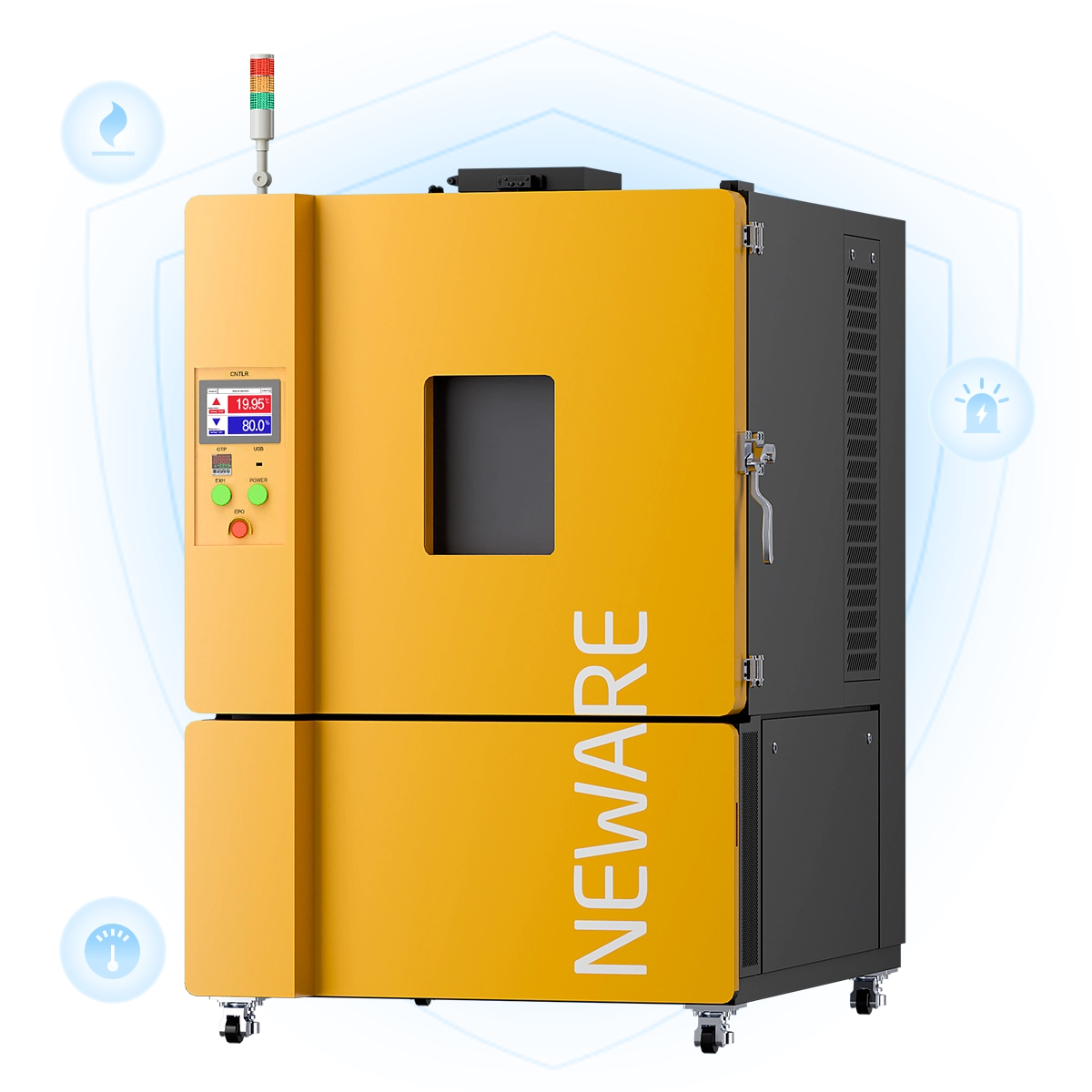

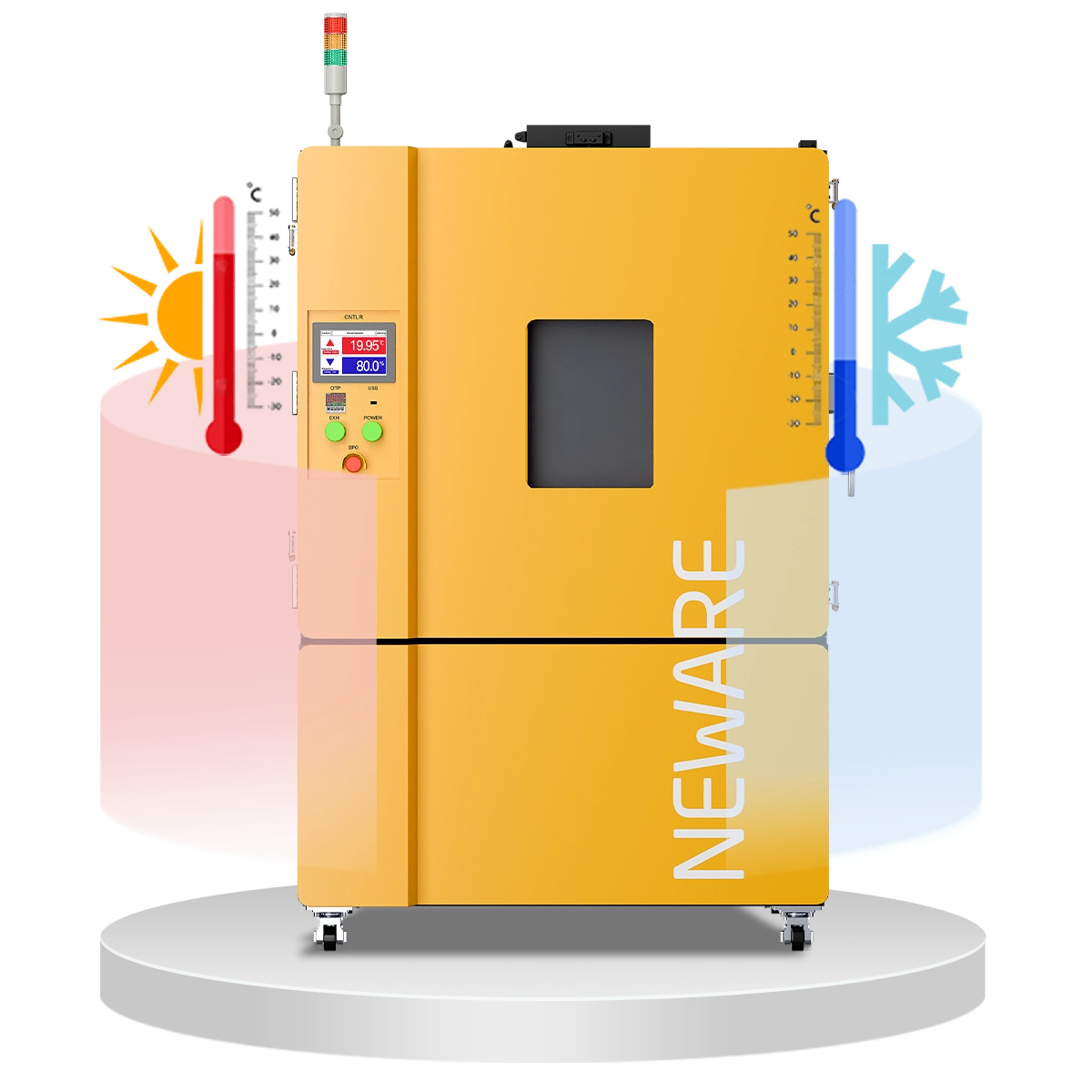

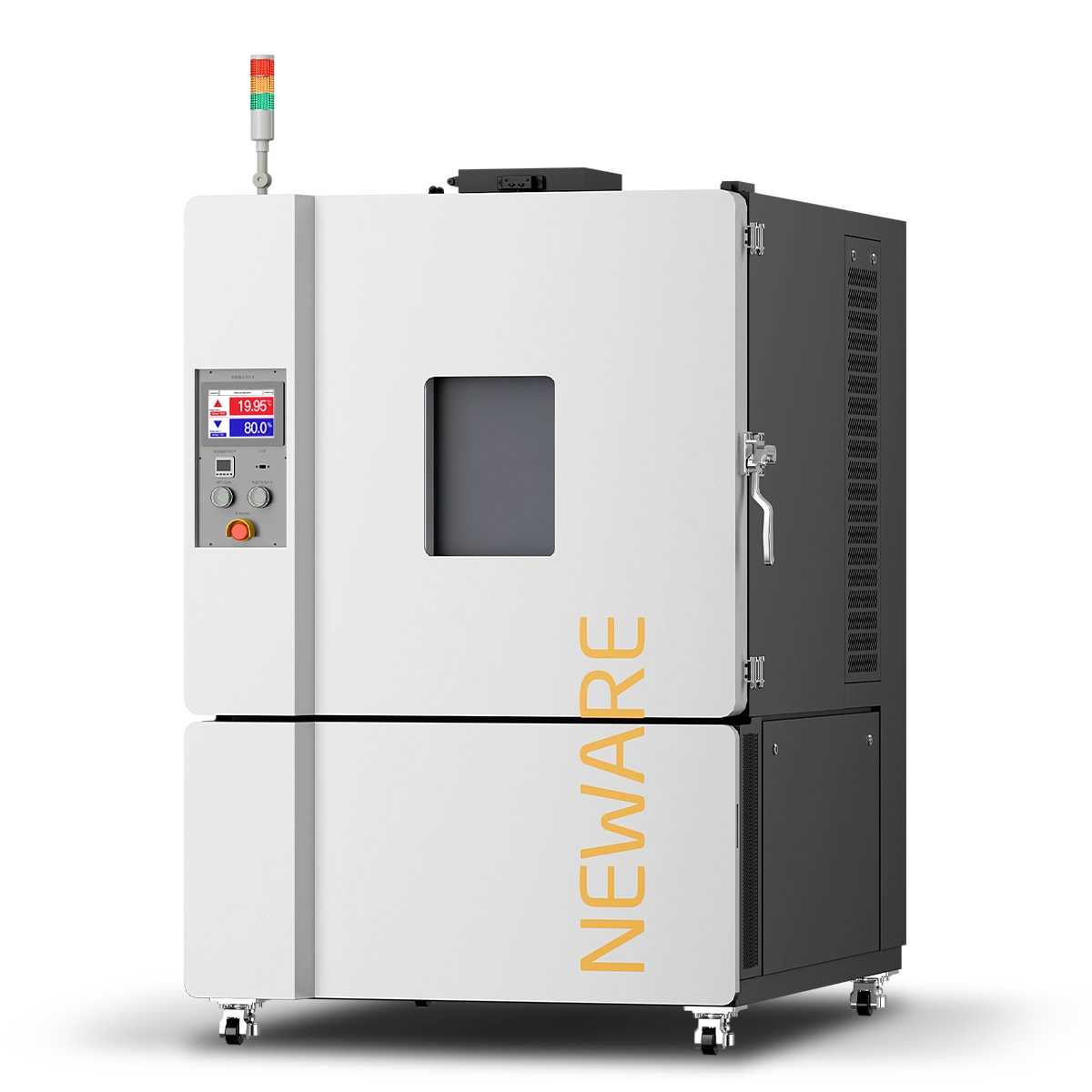

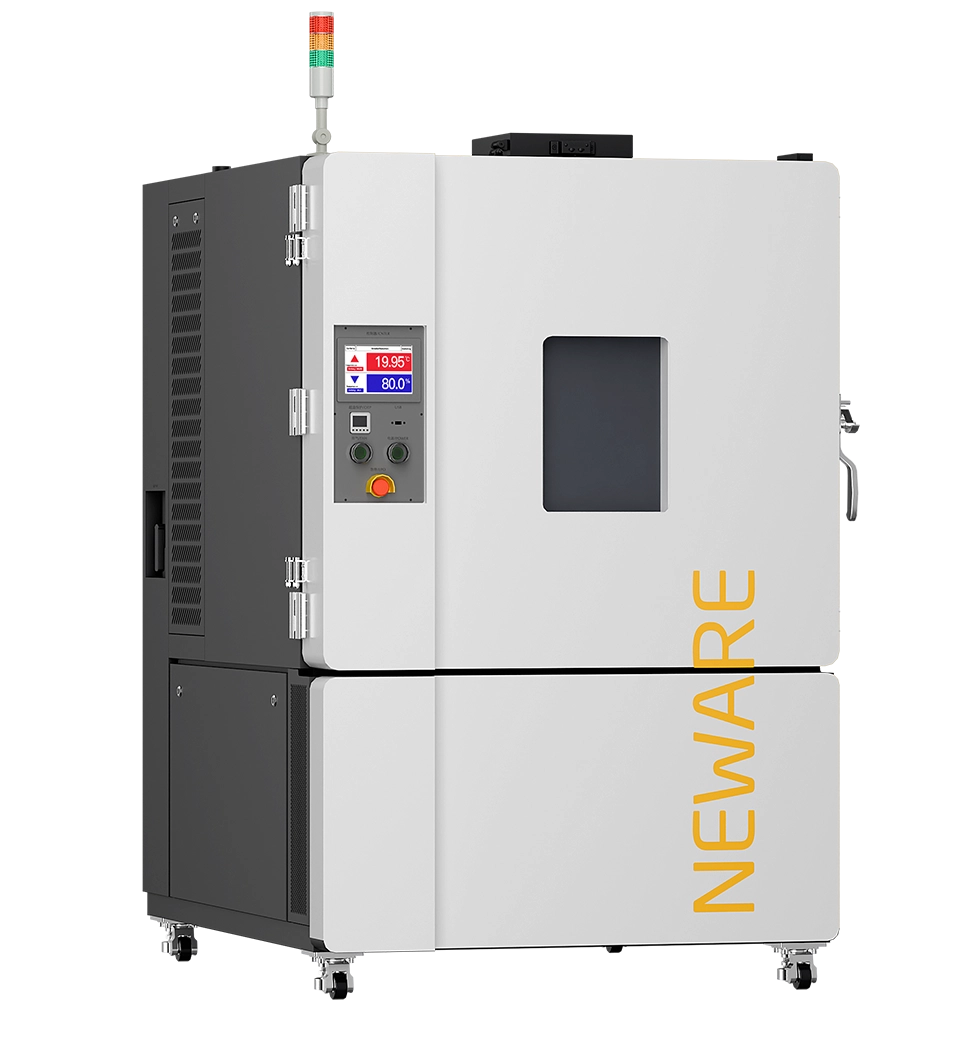

뉴웨어-올인원 배터리 테스트 장비-WGDW-400L-40BC-5V30A96CH

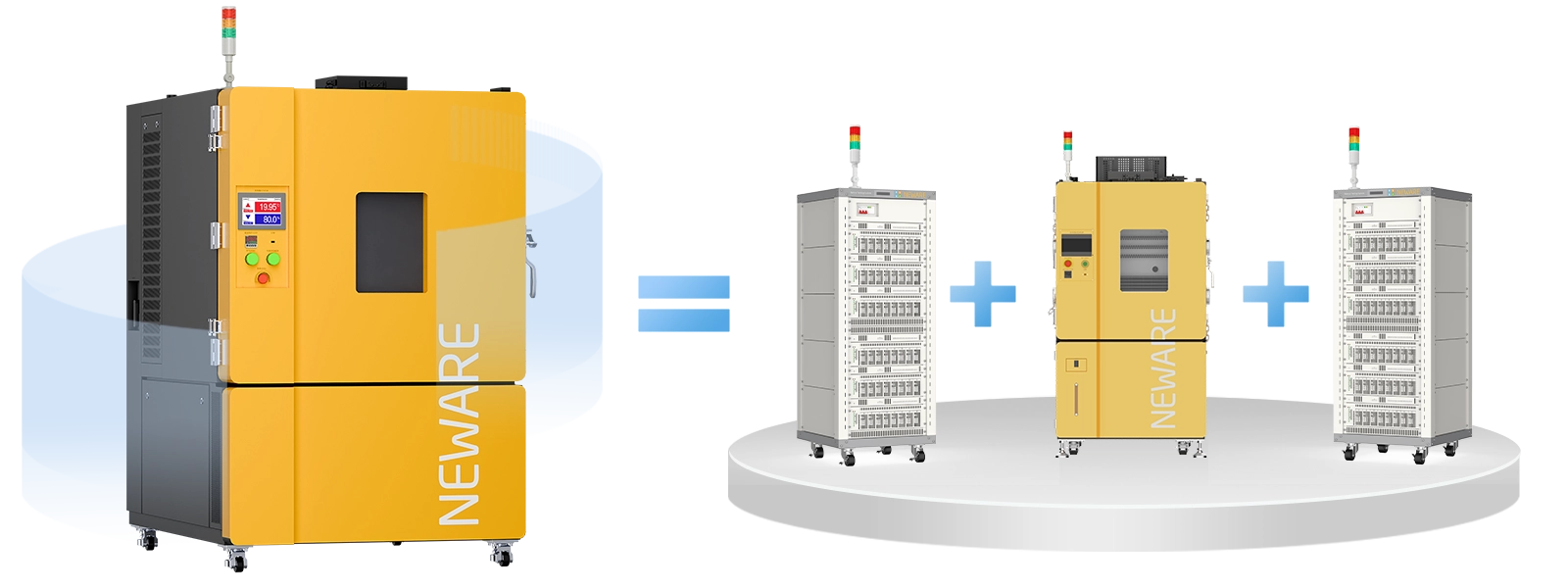

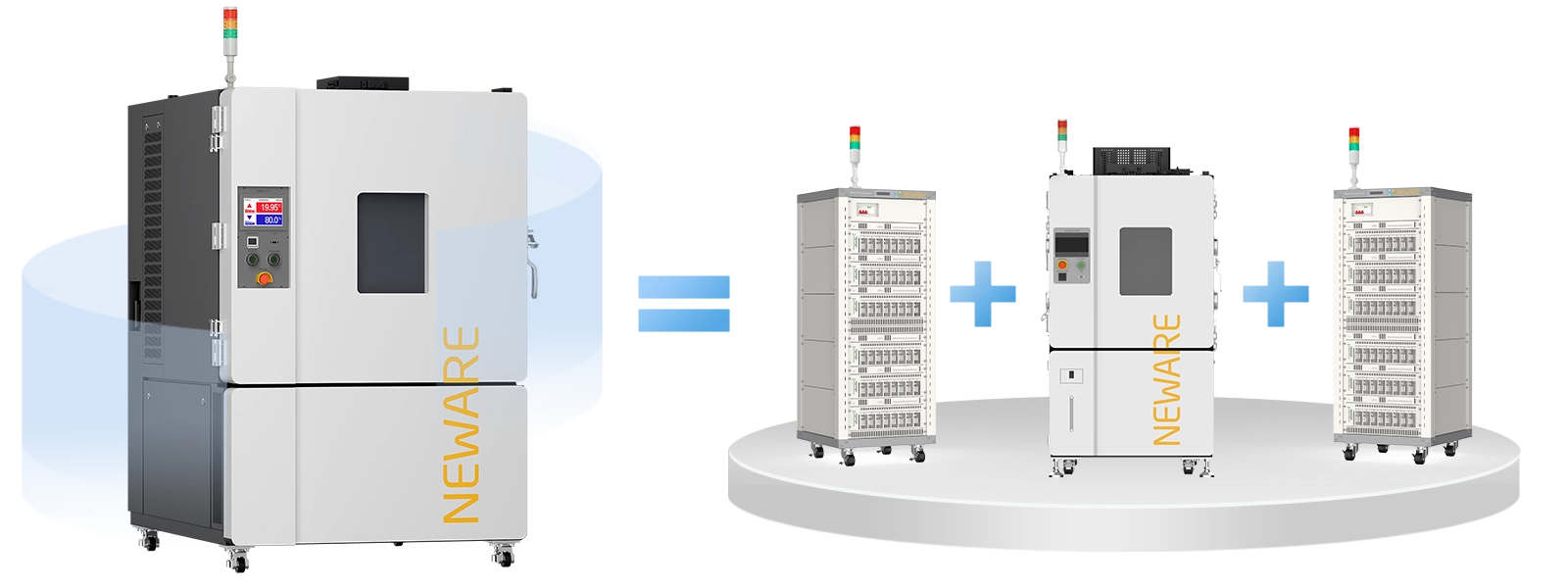

효율성은 높아지고, 공간은 줄어든다

충전 및 방전 감지 장비를 고온 및 저온 환경 시험 챔버와 통합한 이 통합 테스트 시스템은 귀중한 실험실 공간을 절약할 뿐만 아니라 장비 사용 효율을 크게 향상시킵니다. BTS 배터리 테스트 시스템에 연결하여 배터리 테스트와 온도 조건을 통합 제어함으로써 운영을 더욱 편리하게 만듭니다.

단열 성능 업그레이드

외벽 소재는 고품질의 냉간 압연 강판으로 만들어졌으며, 단열 구조는 단단한 폴리우레탄 폼과 유리섬유로 구성된 100mm 두께의 단열층으로 이루어져 있습니다. 이 단열층은 내부와 외부 환경을 효과적으로 차단하여 열 교환을 방지하고, 온도 변동을 ±0.9℉(±0.5℃) 이내로 유지합니다.

고품질 냉간 압연 강판, 30mm 유리섬유 및 70mm 단단한 폴리우레탄 폼

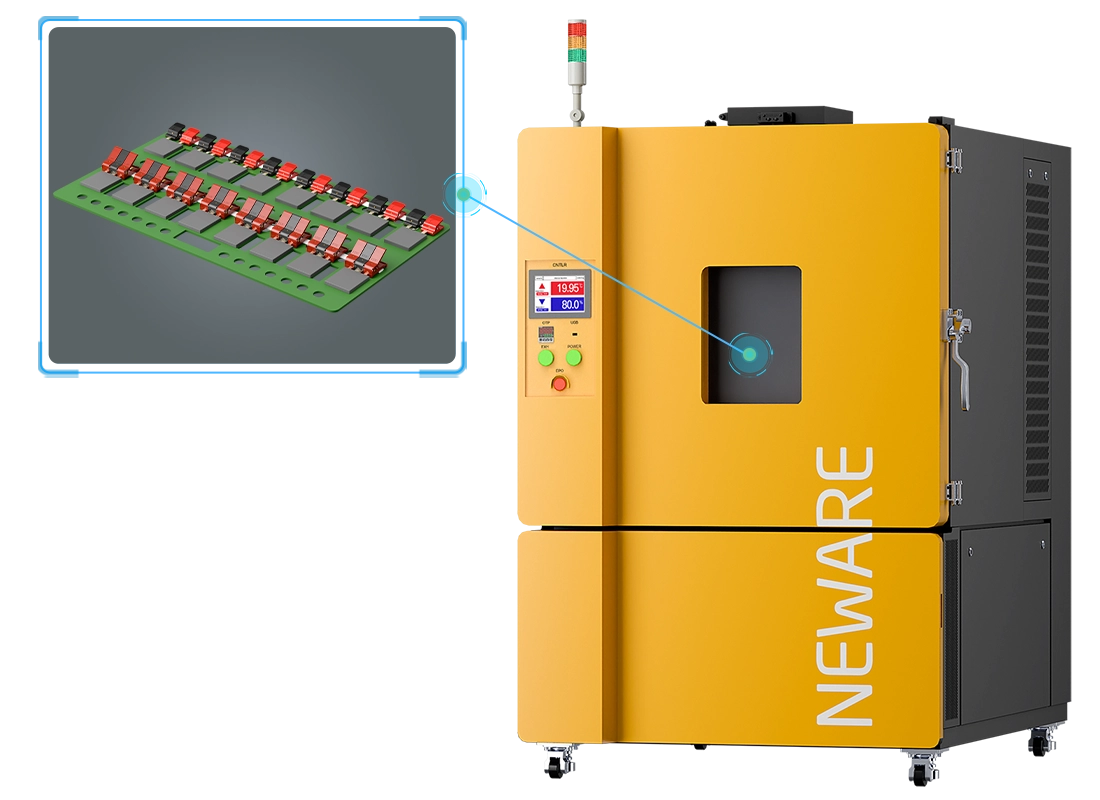

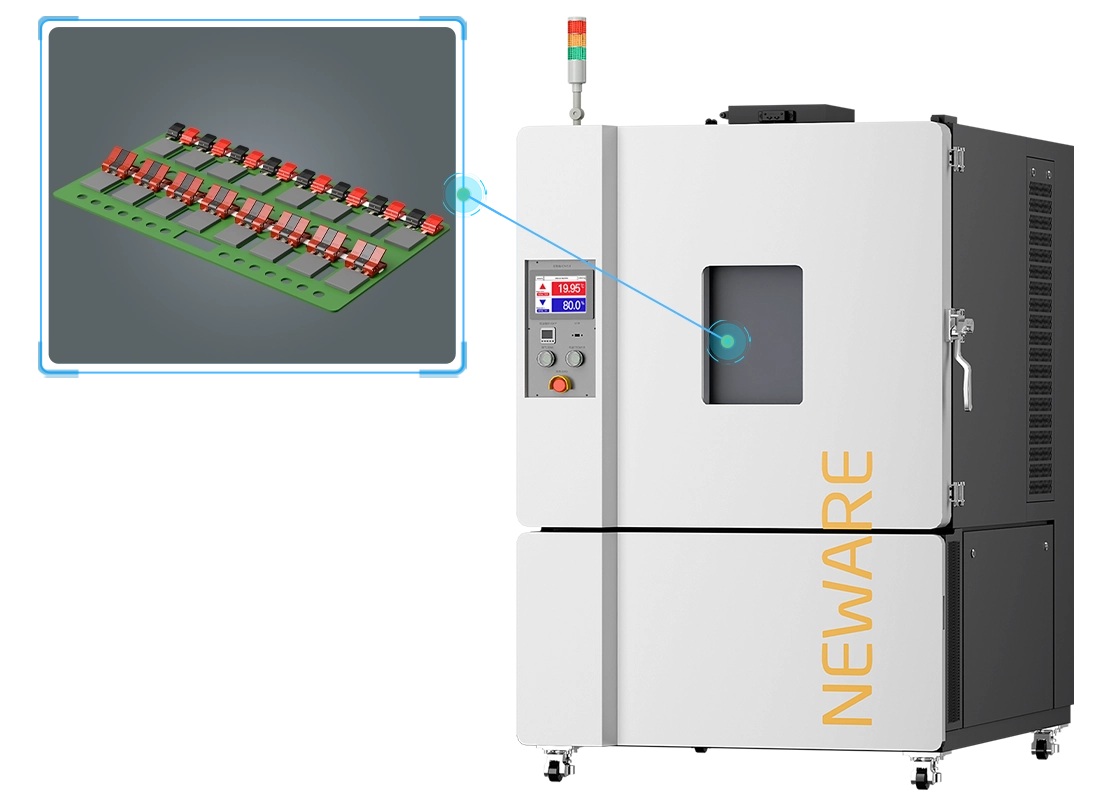

맞춤형 배터리 클램프 트레이
귀하의 필요에 맞춘 설계

배터리 트레이는 고온 저항 절연 소재를 사용하여 다양한 배터리와 호환됩니다. 높이, 방향 및 배치 위치를 조정할 수 있어 다양한 크기와 사양의 각형 셀 테스트 요구 사항에 적합합니다. 최대 96개의 배터리 셀을 동시 테스트할 수 있는 용량을 갖추고 있습니다.

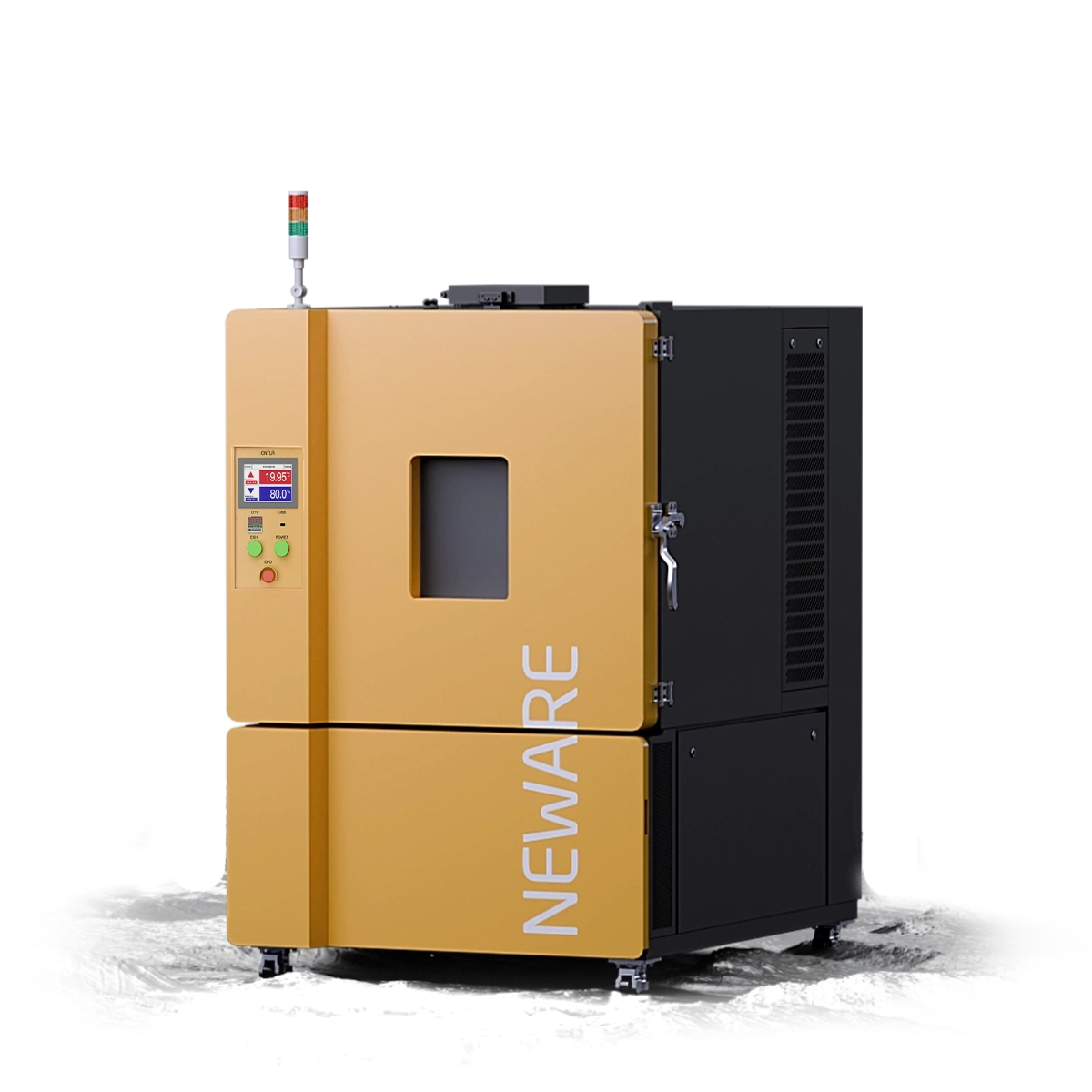

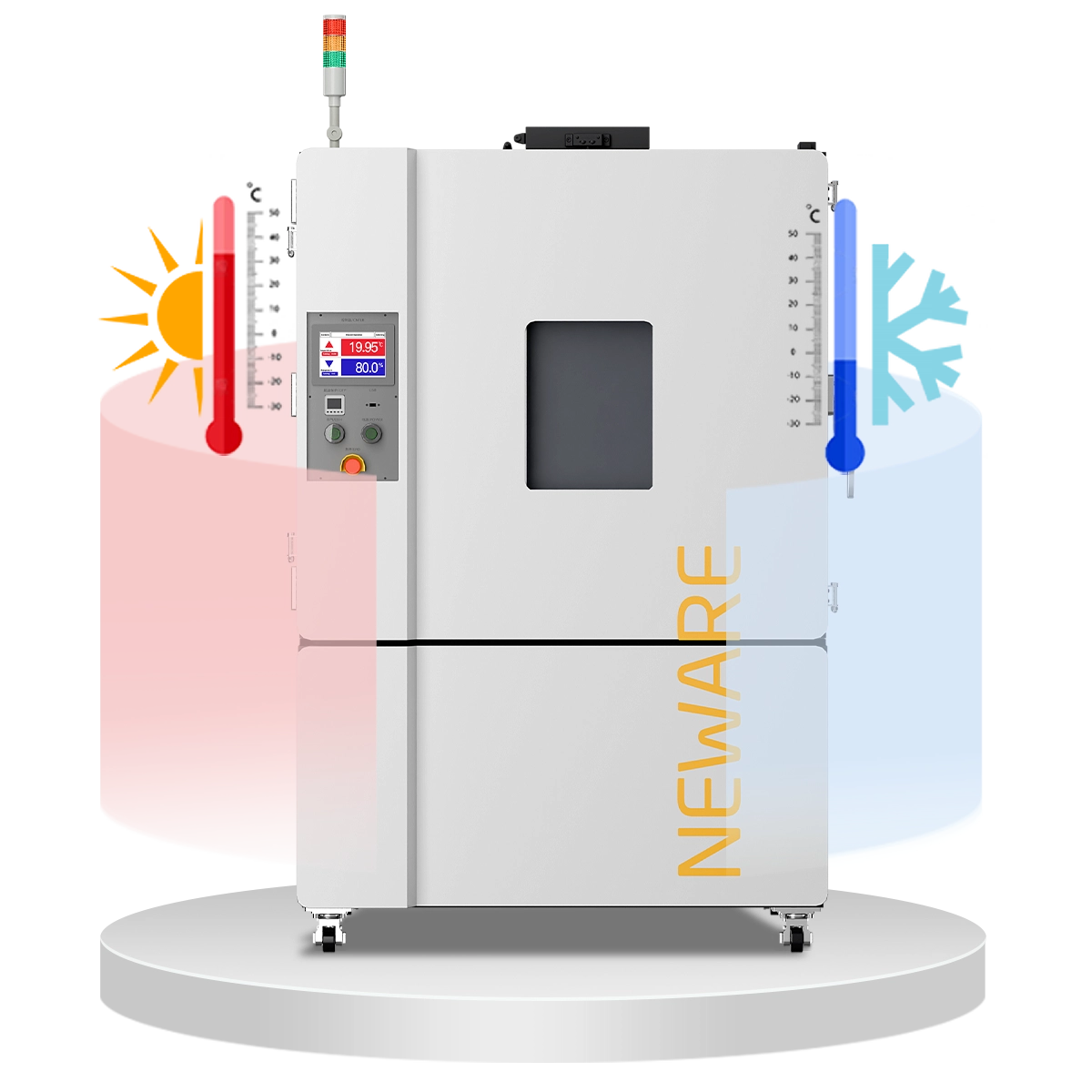

정확한 온도 조절로 실험에 영향을 주지 않다

기계적 압축 폴딩 냉각 방식을 채택하고 완전 밀폐형 피스톤 냉각 압축기를 장착하여, 시스템은 친환경적이며 저소음으로 작동합니다. 자체 개발한 온도 제어 모듈은 고온 및 저온 충격, 진동, EMC 등 관련 신뢰성 측면에서 신뢰할 수 있는 성능 테스트를 거쳤으며, 강력하고 민감한 온도 제어 기능을 제공합니다.

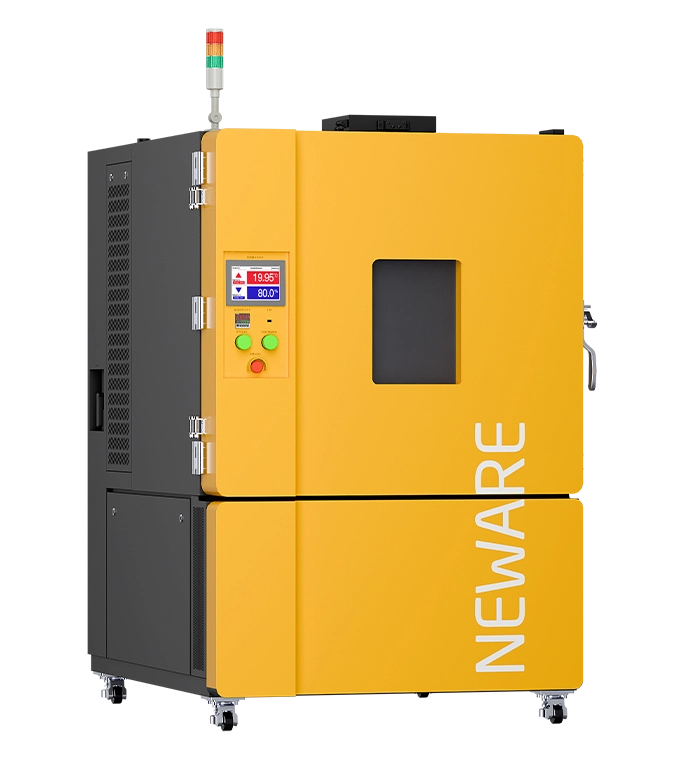

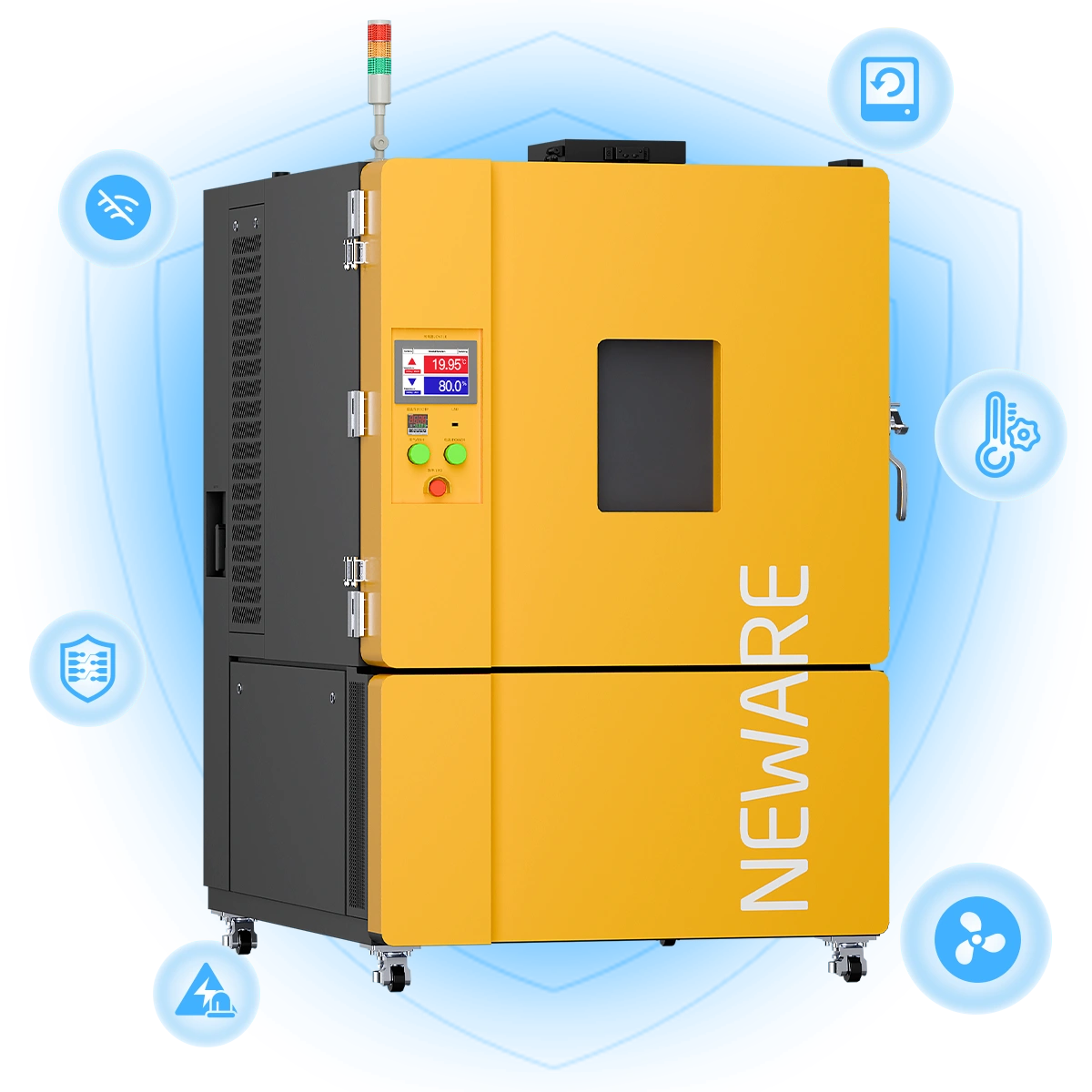

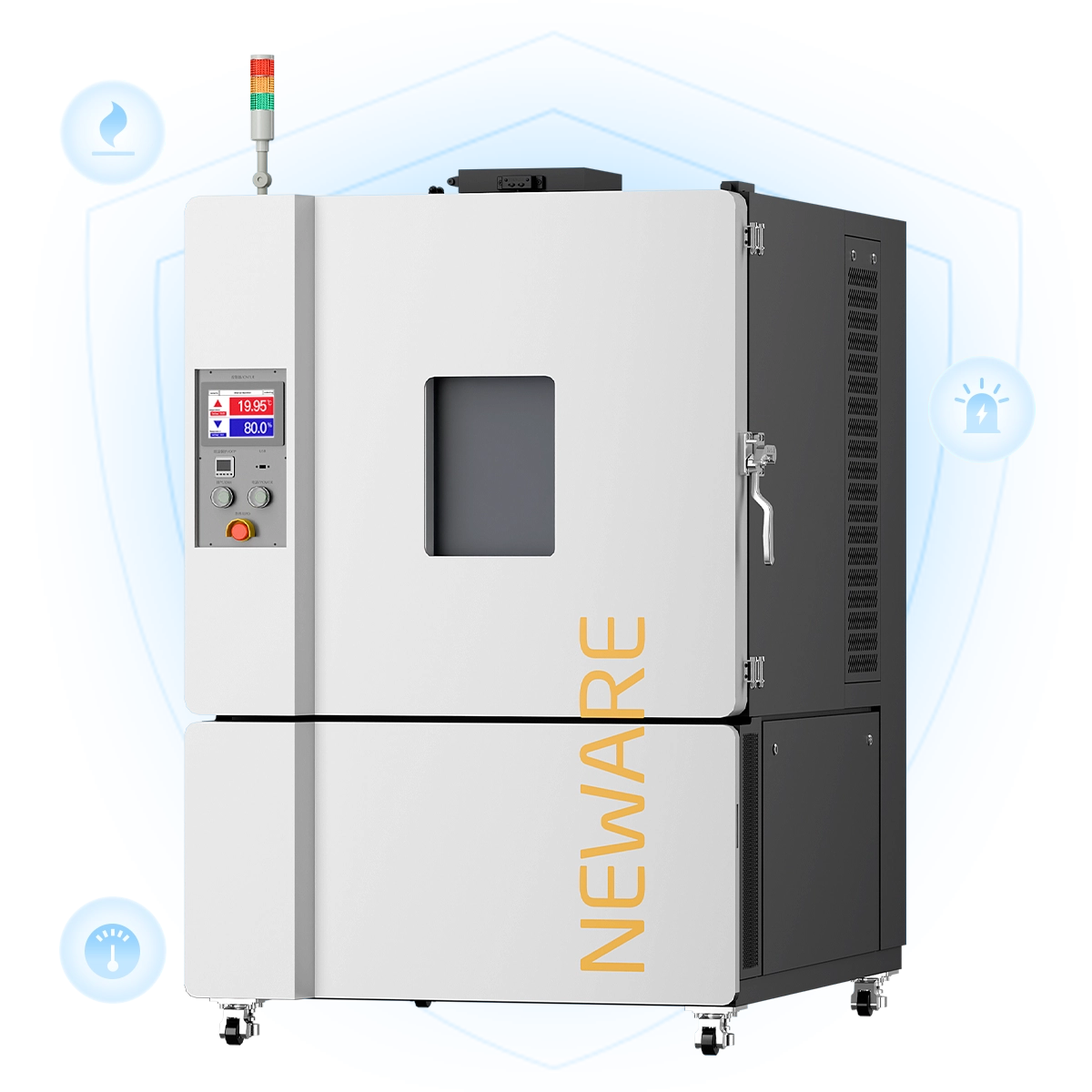

모든 각도에서 강화된 보호

폭발 방지 배출구는 테스트 챔버의 압력이 설정된 압력을 초과할 때 자동으로 열립니다. 연기 감지기가 과도한 연기 농도를 감지하면 자동으로 배연 팬이 작동합니다.

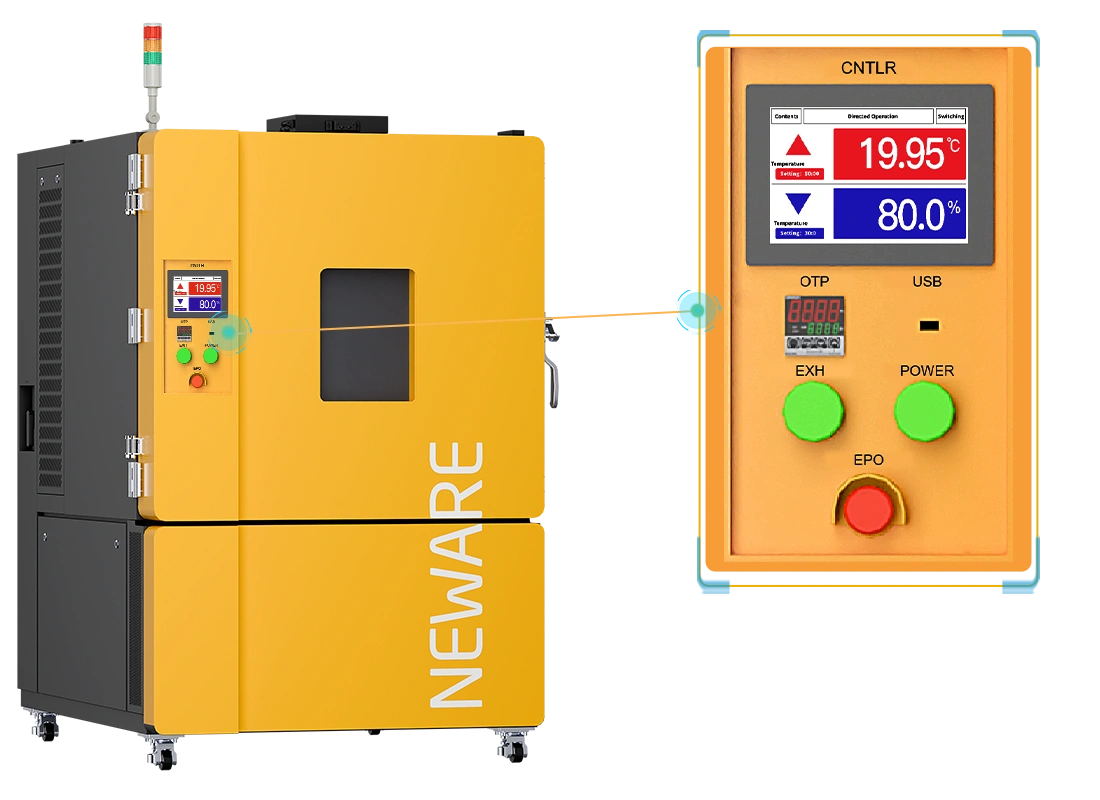

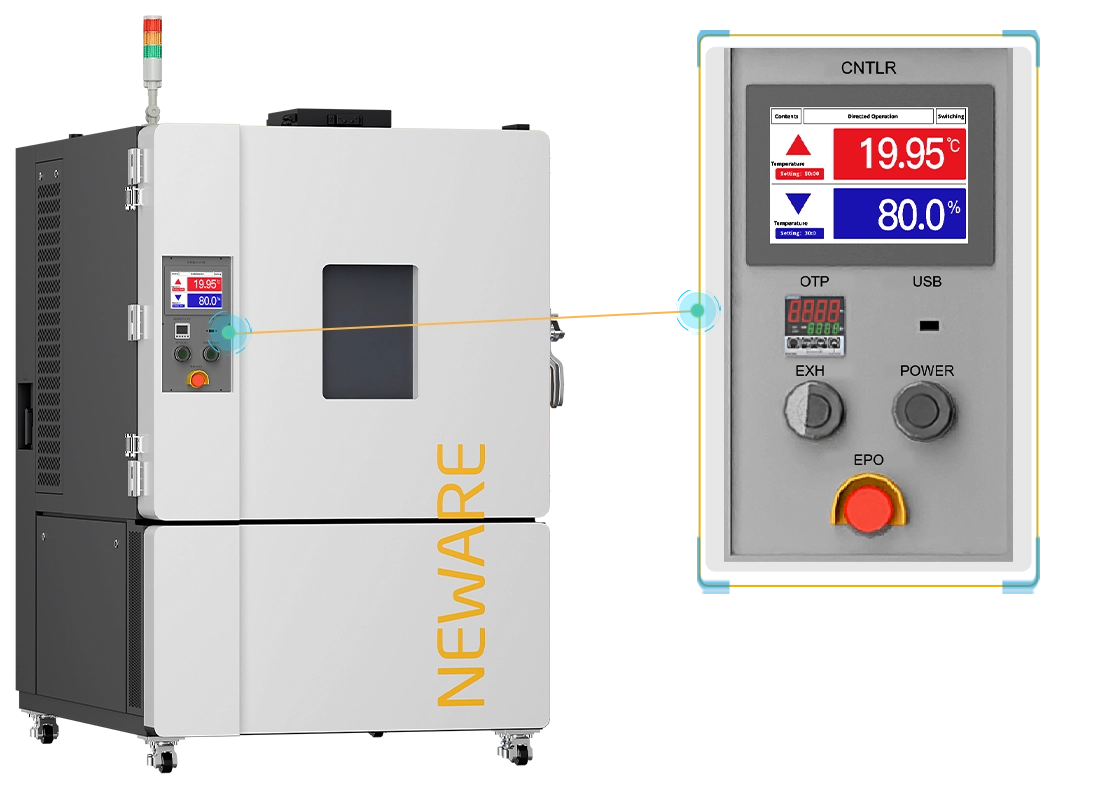

직관적인 인터페이스, 간편한 조작

사용자 경험을 우선시하는 디자인으로, 터치 LCD 디스플레이와 친숙한 그래픽 사용자 인터페이스 및 유연한 구성 옵션을 통합하여 사용자가 장비를 쉽게 설정하고 관리할 수 있습니다. 인터페이스에는 화재 방지, 과열 방지, 연기 배출 제어 버튼도 포함되어 있어 사용자들이 몇 가지 간단한 단계만으로 안전 조치를 취할 수 있습니다.

편리한 조작과 설정을 위한 LCD 터치스크린 디스플레이 디자인을 갖추고 있다.

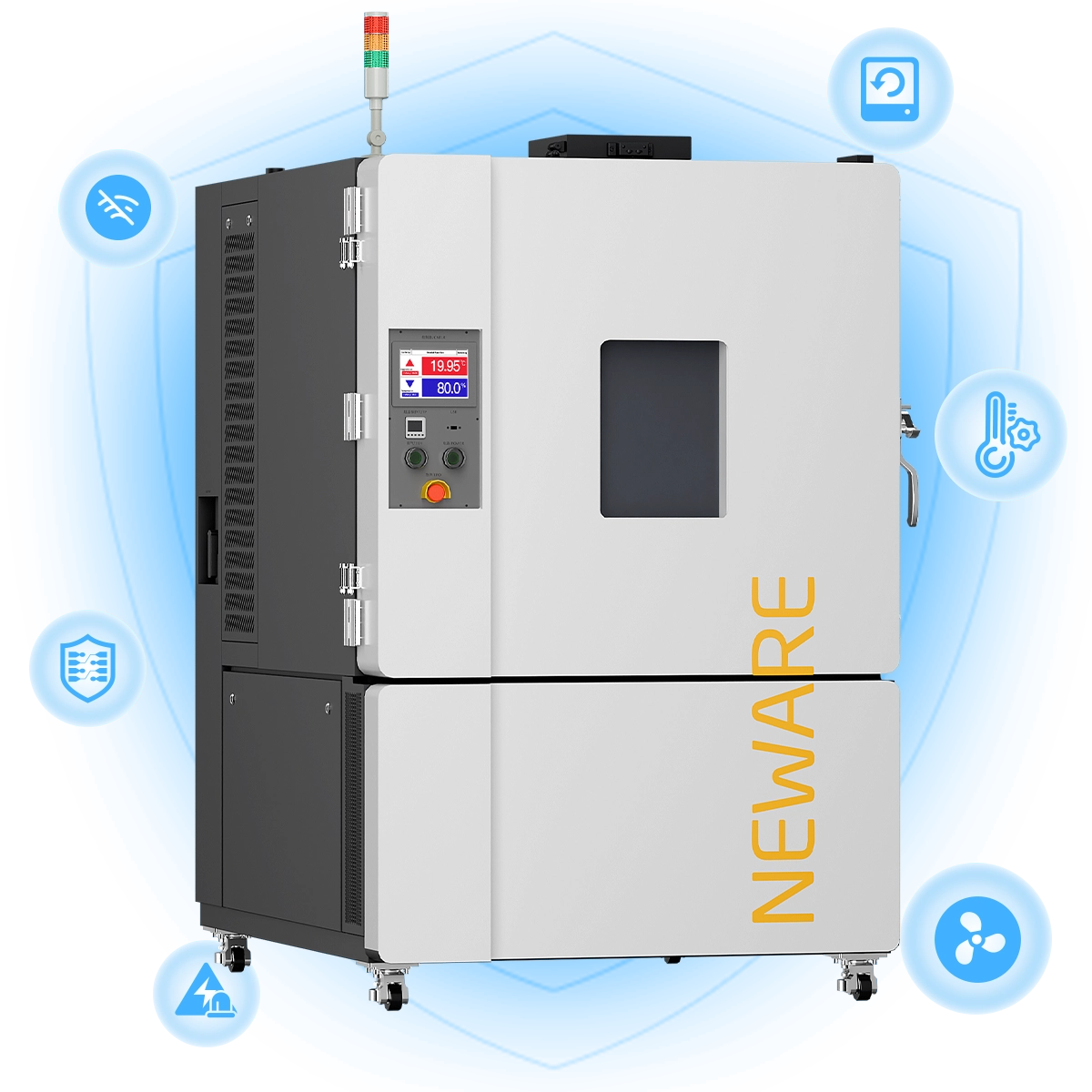

안전 보호에 대한 지속적인 헌신

● 누전 보호

● 단락 보호

● 오프라인 테스트

● 정전 복구 보호

● 조절 가능한 과열 보호

● 순환 팬 비정상 작동 보호

강력한 프로그래밍 기능.
다양한 테스트 요구를 충족시킨다

소프트웨어는 다양한 작업 단계 설정, 기록 및 데이터 저장을 포괄하여 다양한 테스트 요구를 충족시키는 완전한 기능을 제공합니다.

DBC 설

CC 및 CV 충전/방전 테스트

500ms 펄스 폭

세분화된 기록

Support import/edit/export of DBC files. Different battery pack protocols can be commuDBC 파일의 가져오기/편집/내보내기 지원. DBC 프로토콜 파일의 코드 수정을 통해 프로그램 업그레이드 없이 다양한 배터리 팩 프로토콜을 통신할 수 있습니다.nicated by simply modifying the code of the DBC protocol file without upgrading the program.

지정된 전압에 도달할 때까지 CC 충전 또는 방전 후 부드러운 CV 모드로 전환하여 배터리 보상이 원활하게 이루어집니다.

전류/전력의 빠른 변화 하에서 배터리의 성능을 테스트합니다.

각 단계당 최대 3개의 세그먼트 기록 조건 설정이 가능하며, 이는 전압, 전류 및 시간을 포함합니다.

광범위한 주변 장치.
다차원 테스트 환경 조성

보조 전압, 보조 온도 등의 통합 외부 장치가 포함되어 철저한 테스트와 평가를 위한 다차원적이고 측정 가능한 지원을 제공하여 배터리 대량 생산 테스트를 지원합니다.

뉴웨어-WHW-500L-5V6A80CH-380V 배터리 테스터는 보조 전압, 보조 온도 등 다양한 통합 외부 장치와 연결할 수 있습니다.

기술 사양

설비 이름	WGDW-400L-40BC-5V30A96CH
명목 사양	400L
내부 크기 (W×D×H)	31.9"×19.7"×39.4" (810mm×500mm×1000mm)
부 크기 (W×D×H)	56.0"×70.9"×78.7" (1420mm×1800mm×2000mm)
순중량	700kg
환경 조건 테스트	주변 온도 +25℃, 상대 습도 85%, 테스트 박스 내에 샘플 없음 (무부하)
온도 범위	-40℃ ~150℃ (사용자 실제 온도 범위: -40℃~150℃)
온도 변동	±0.5℃ (무부하, 온도 안정 시)
온도 편차	±2.0℃ (무부하 및 온도 안정 시)
가열 시간	+20℃ ~ +100℃ 40분 (무부하, 평균 비선형)
냉각 시간	+20℃ ~ -40℃ 60분 (무부하, 평균 비선형)
열 부하	600W (셀 가열로 인한)
