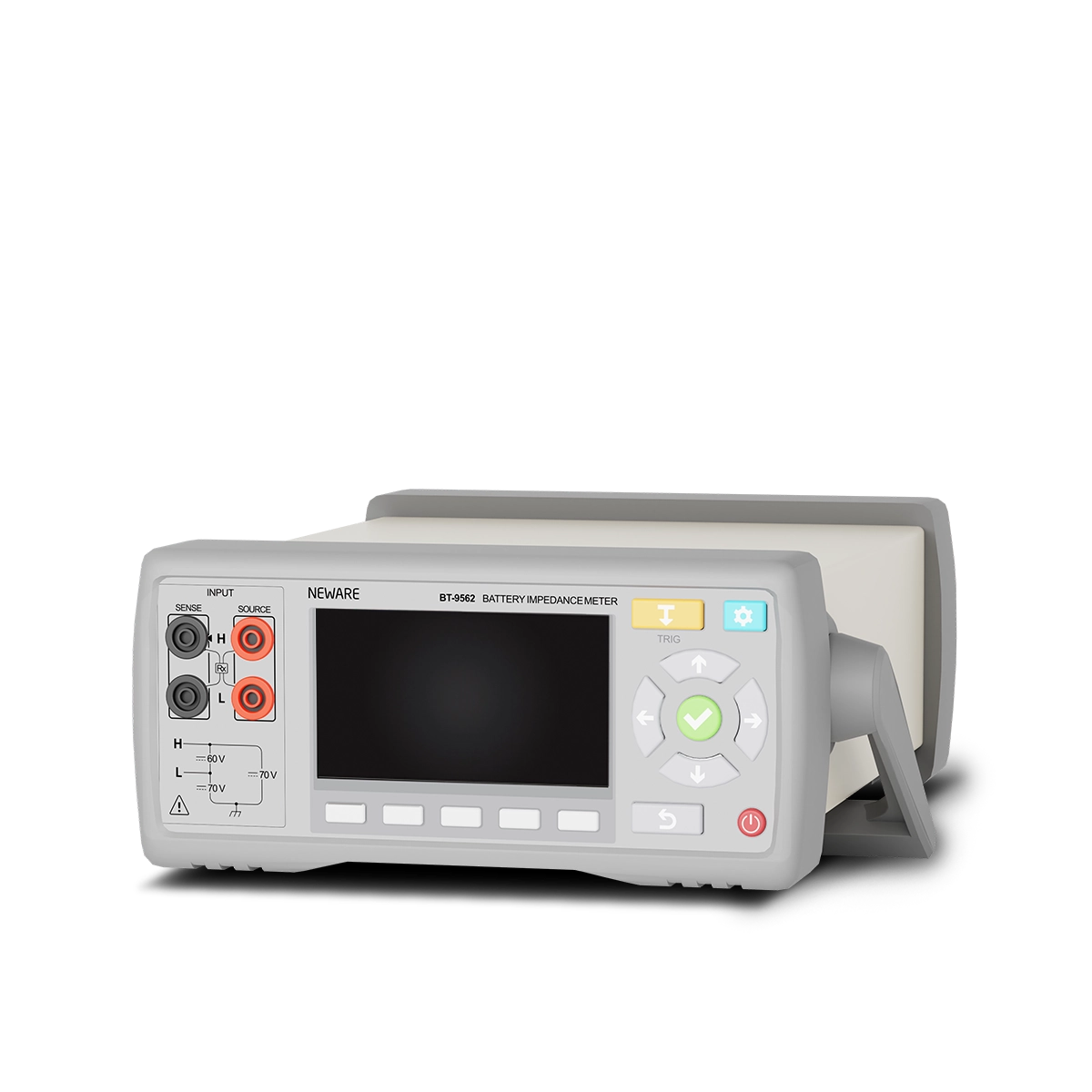

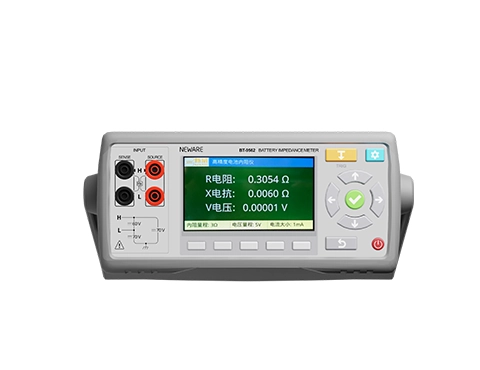

고정밀 배터리 내부 저항 계측기

BT-9562

서로 다른 유형의 설 화성 및 용량선별이 적용합니다.

인피던스 측정 (0~3Ω)	테스트 범위	표시 범위	분해능	태스트 전류	정밀도
	3mΩ	-3.3 ~ 3.3mΩ	0.1μΩ	250mA	±0.4%
	30mΩ	-33 ~ 33mΩ	1μΩ	100mA	±0.3%
	300mΩ	-330 ~ 330mΩ	10μΩ	10mA	±0.3%
	3Ω	-3.3 ~ 3.3Ω	0.1mΩ	1mA	±0.3%
전압 측정 (0~60V)	6V	-6.6 ~ 6.6V	10μV	-	±0.01%
전압 측정 (0~60V)	60V	-66 ~ 66V	100μV	-	±0.01%

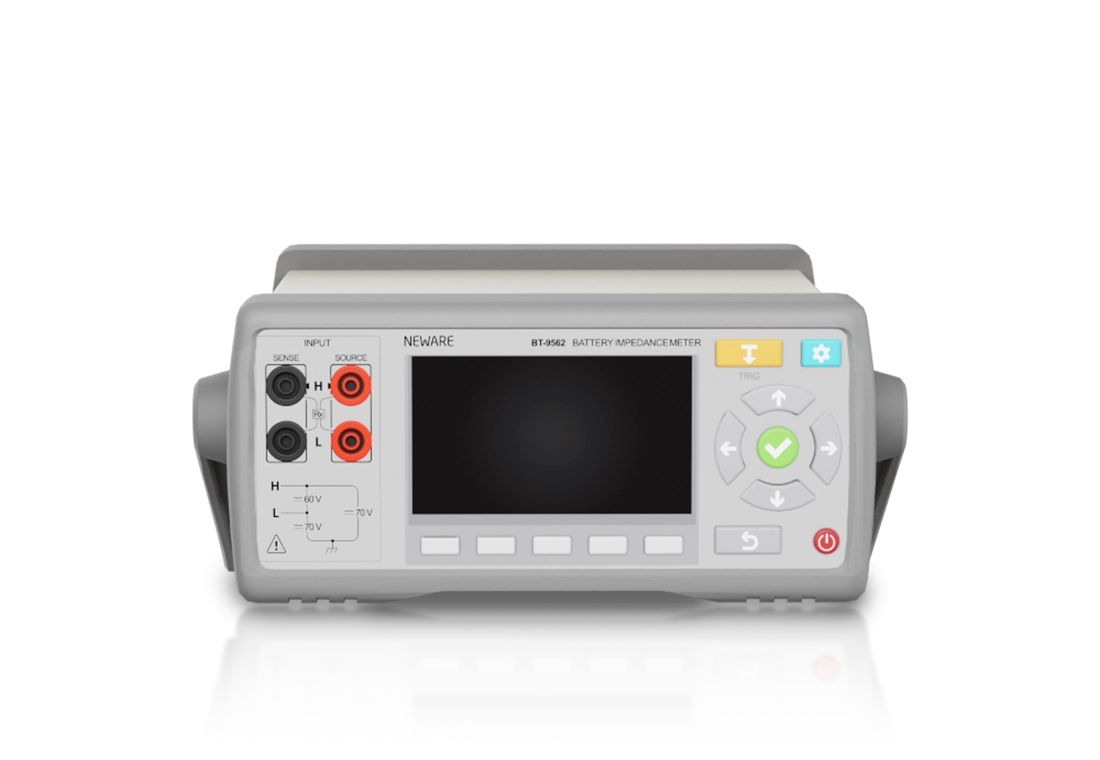

HOME 테스트 설비 내부저항기 BT-9562

몇 차례의 테스트를 거쳐도 동일한 결과가 나옵니다.

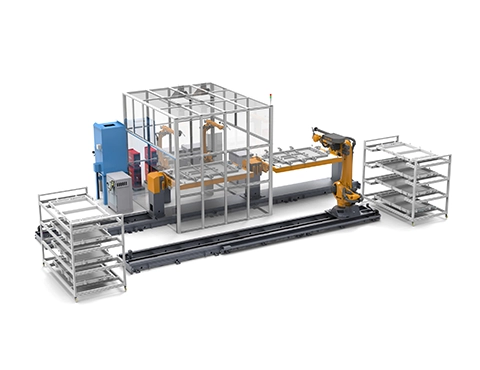

배터리 연구개발 테스트

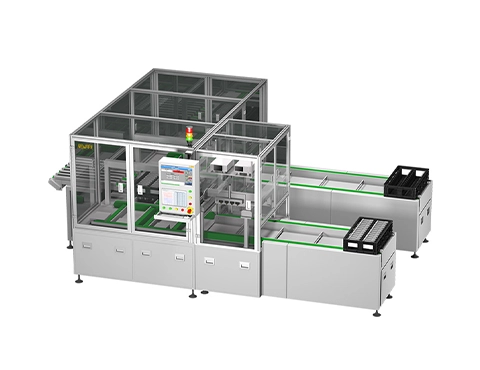

배터리 셀 선별 OCV 설비

배터리 건강상태 온라인모니터링

세분한 데이터 모니터링을 통해 고에너지를 보여줍니다.

임피던스 테스트 범위
0~3Ω

전압 테스트 범위
0~60V

전압 정밀도
±0.01%

1~50PLC<br>(1PLC=20ms,50Hz)<br>(1PLC=16.67ms,60Hz)

샘플링 속도
1~50PLC
(1PLC=20ms,50Hz)
(1PLC=16.67ms,60Hz)

데이터 저장
1,000,000 samples

입력 임피던스
200kΩ

고정밀고의 데이터 모니터링을 통해 테스트의 정확성을 보장합니다.

고속 운전 시 조용조용하고 안정적입니다.

고정밀 ADC와 고속 DAC를 통해 샘플링 정확도를 크게 향상시키고 노이즈 간섭을 줄일 수 있습니다.

탁월함을 향한 끊임없는 탐구를 통해해 혁신적인 디지털 솔루션 만듭니다.

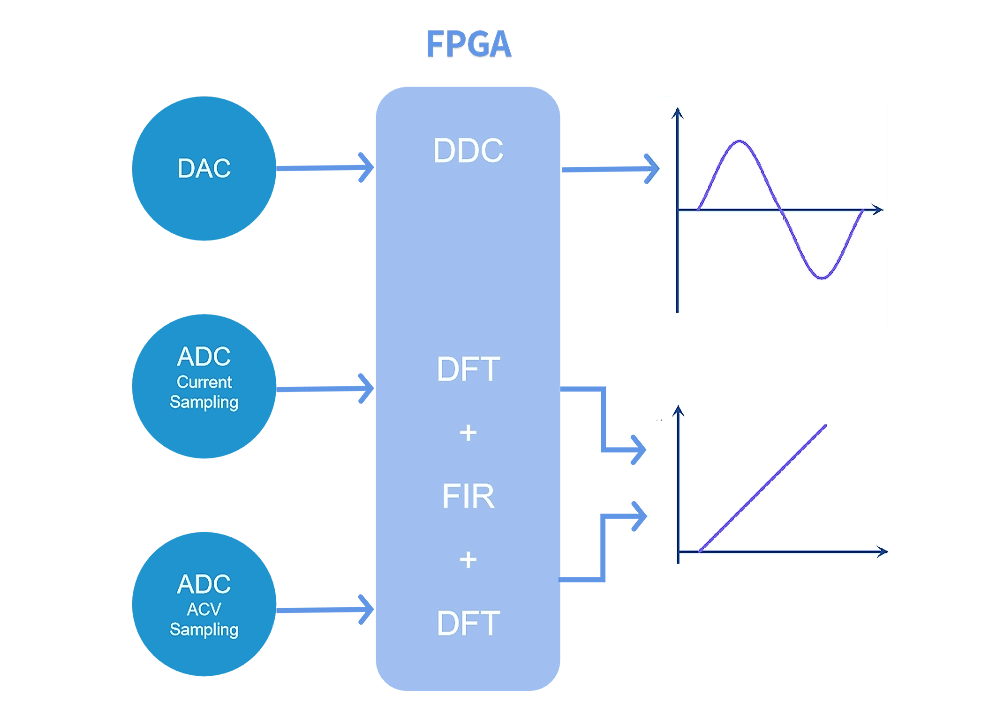

FPGA + 고속 DAC ⇨ 초고정밀 DDS;

4096점 초정밀한 정현파 곡선을 보여줌;

±0.02Hz 만큼큼 낮은 주파수 오차;

이중채널 ADC + FPGA 고속병렬컴퓨팅 유닛, DFT + FIR 연산 ⇨ 초고정밀 임피던스"

[w]탁월함을 향한 끊임없는 탐구를 통해해 혁신적인 디지털 솔루션 만듭니다.BT-9562 NEWARE

초고속 LAN 네트워크 통신

고속 네트워크 통신은 데이터 업로드 속도와 원격 작동 속도를 향상시킬 뿐만 아니라 뉴워어 배터리 테스트 시스템과 원활하게 연결됩니다.

다중 테스트 모드,
하나의 설비로 무한한 기능을 구현합니다.

● 임피던스 측정

● 전압 측정

● 리액턴스 측정

● 복소임피던스 측정

● 임피던스 위상 각도 측정

내부저항, 전압, 리액턴스, 복합임피던스, 임피던스 위상각 등 5가지 데이터를 동시에 측정할 수 있어 배터리에 대한 전면적인 모니터링이 가능합니다.

[w]다중 테스트 모드, 하나의 설비로 무한한 기능을 구현합니다.BT-9562 NEWARE

NEWARE 제품과 쉽게 연동할 수 있습니다.

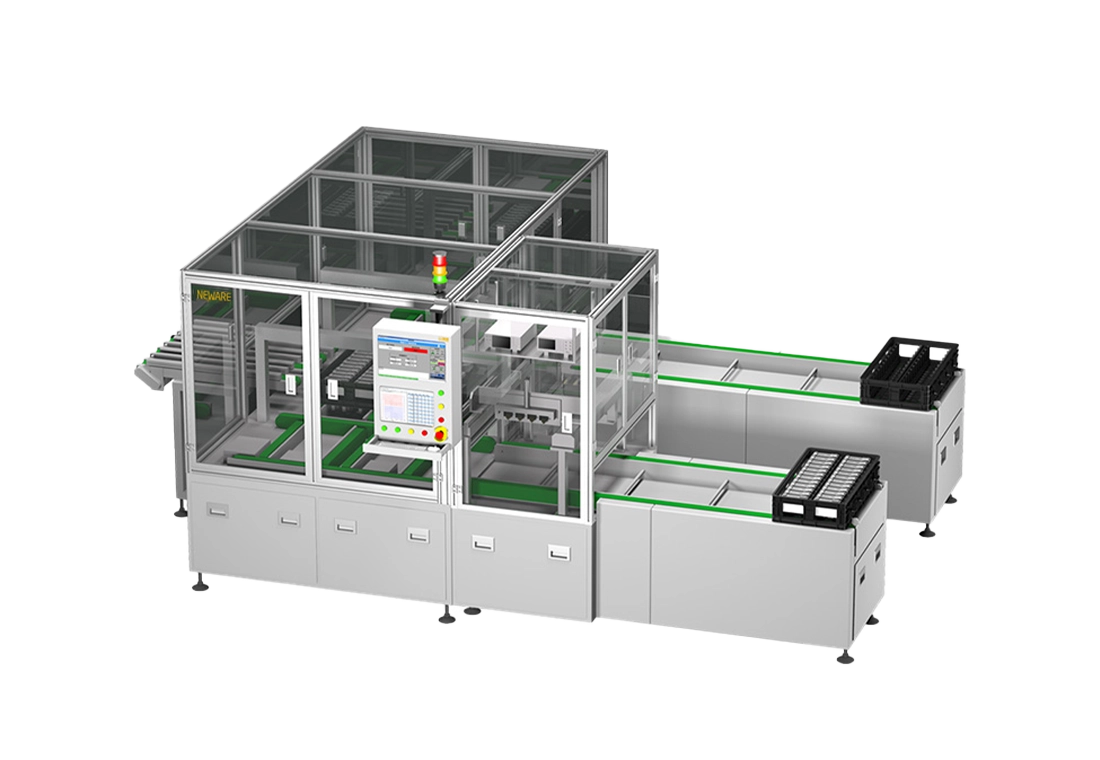

2U사이즈인 임피던스 측정기는 분류기 케이스에 쉽게 끼워 넣을 수 있으며 배터리 테스트 시스템과 조합하며 다양한 SOC 상태 및 서로 다른 사이클 상태에서 내부 저항 성능을 테스트할 수 있습니다. 뉴웨어의 OCV 설비와 함께 사용하면 배터리 셀의 개로전압과 교류 임피던스를 측정할 수 있어 신속한 셀 자동 구분이이 가능하도록 합니다.

우수한 배치를 통해 고에너지 실행을 수용합니다.

고성능 NXP 프로세서를 탑재하여 다양한 작업 요구사항에 신속하게 대응하여 설비 성능을 향상시킵니다. Intel Cyclone IV FPGA, 10320 LE, 414Kbit 메모리 및 2318x18 하드웨어 곱셈기를 통합하여 효율적인 DFT 및 FIR 디지털 필터링 계산이 가능합니다.
