CT-4008Q-5V100mA-124

코인 셀, 슈퍼커패시터, 3전극 시스템 등 테스트를 위해 개발된 제품입니다.

*전압 및 전류 요구 사항에 따라 다른 모델을 사용자 지정할 수 있습니다.

유닛 모듈화,
운행 능혁이 강합니다.

전압·전류 정밀도
±0.02% F.S.

데이터 수집 빈도
10Hz

샘플링 시간
100ms

전류 응답 시간
(10% F.S. ~ 90% F.S.)
≤1ms

최소 펄스 폭
500ms

오프라인 테스트
1GB

안정적인 성능 파라미터를 통해 정확하고 믿음직한 테스트 데이터를 보장합니다. 이와 동시에 제품은 각 유닛에 8개의 채널이 있는 모듈식 설계를 채택하여 독립적으로 데이터 수집 및 프로그래밍을 진행할 수 있고 최대 254줄을 편집 가능합니다.

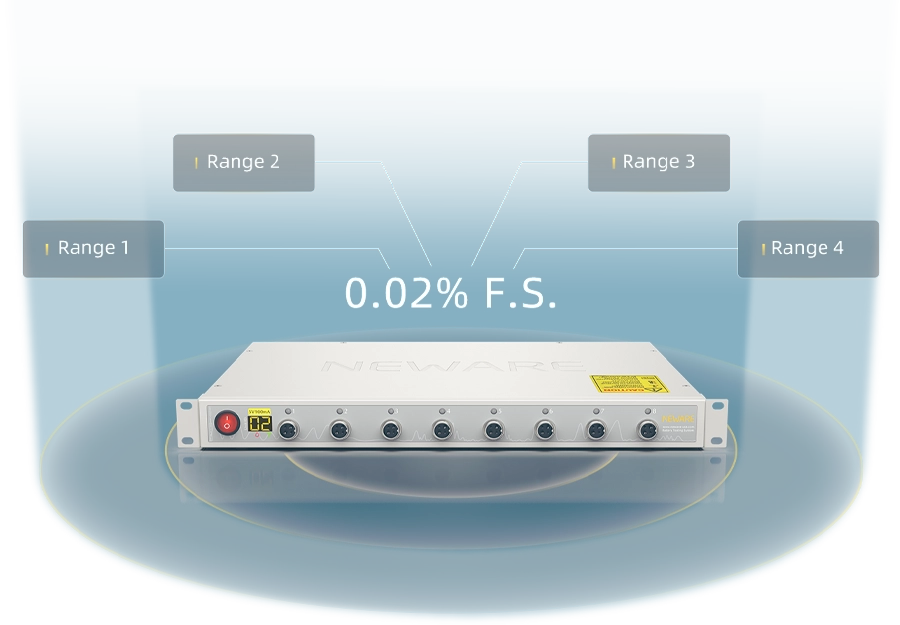

4가지 테스트 범위로 장확성을 보장합니다.

0.5μA ~ 0.1mA, 0.1mA ~ 1mA, 1mA ~ 10mA, 10mA ~ 100mA의 전류 범위를 선택하여 작은 범위에서 작은 전류의 제어 가능한 정확도를 구현할 수 있습니다.

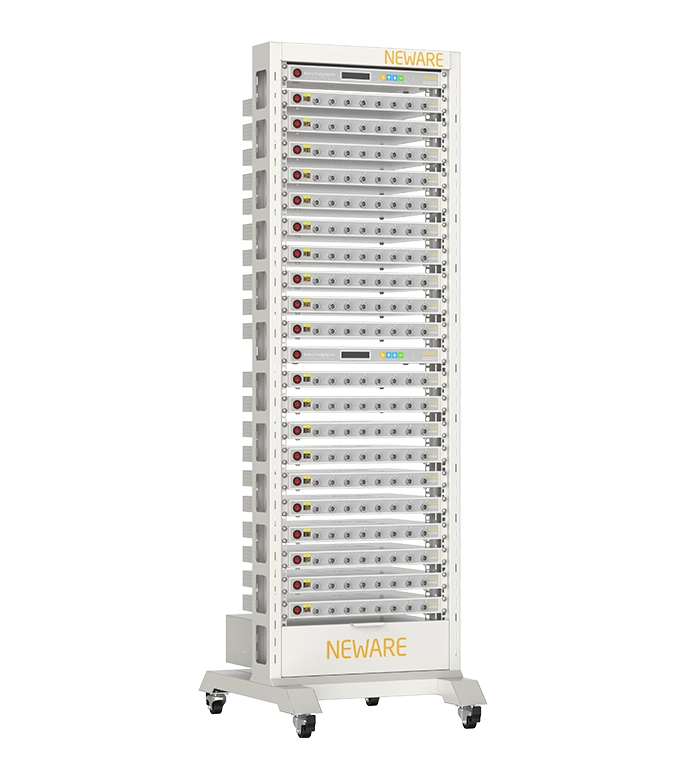

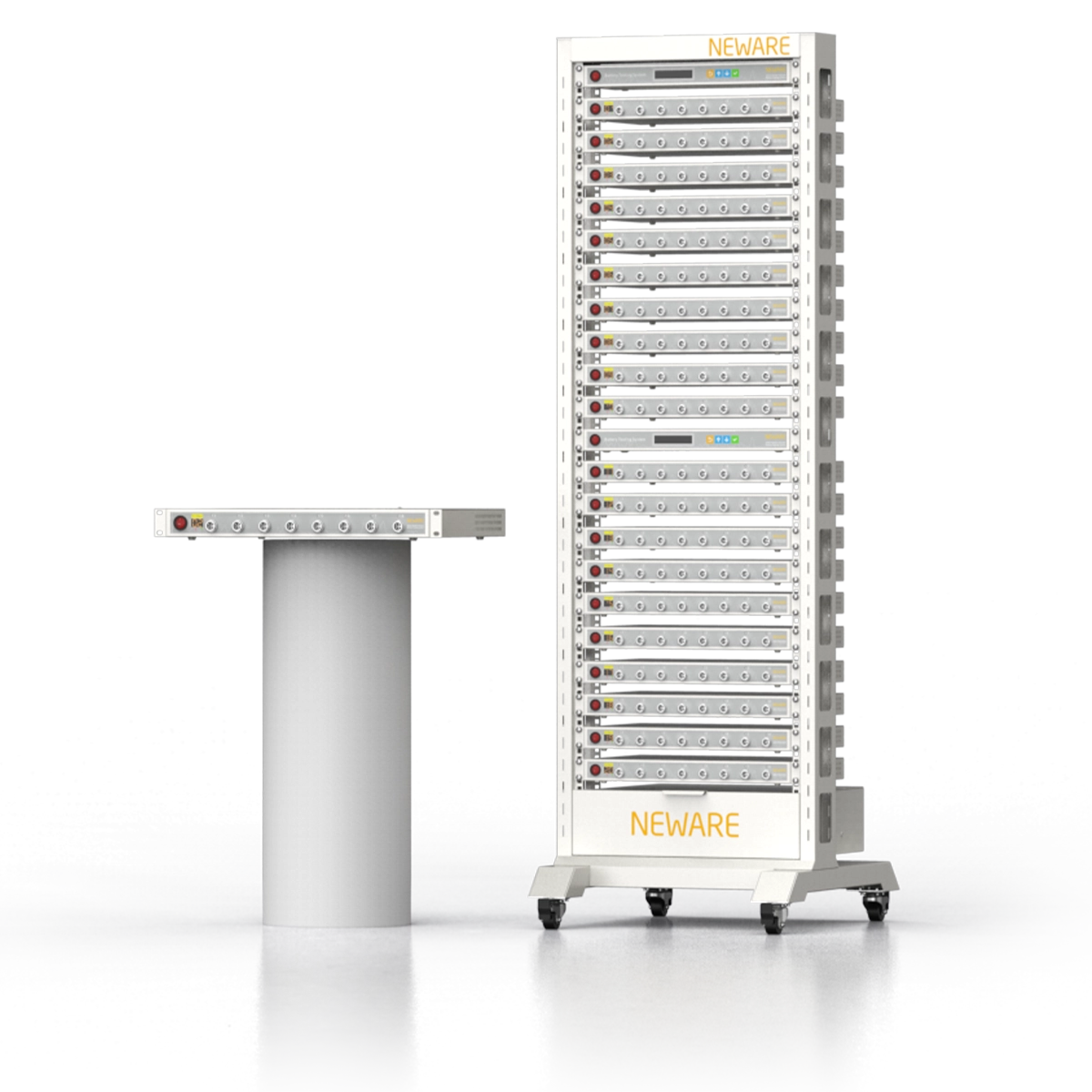

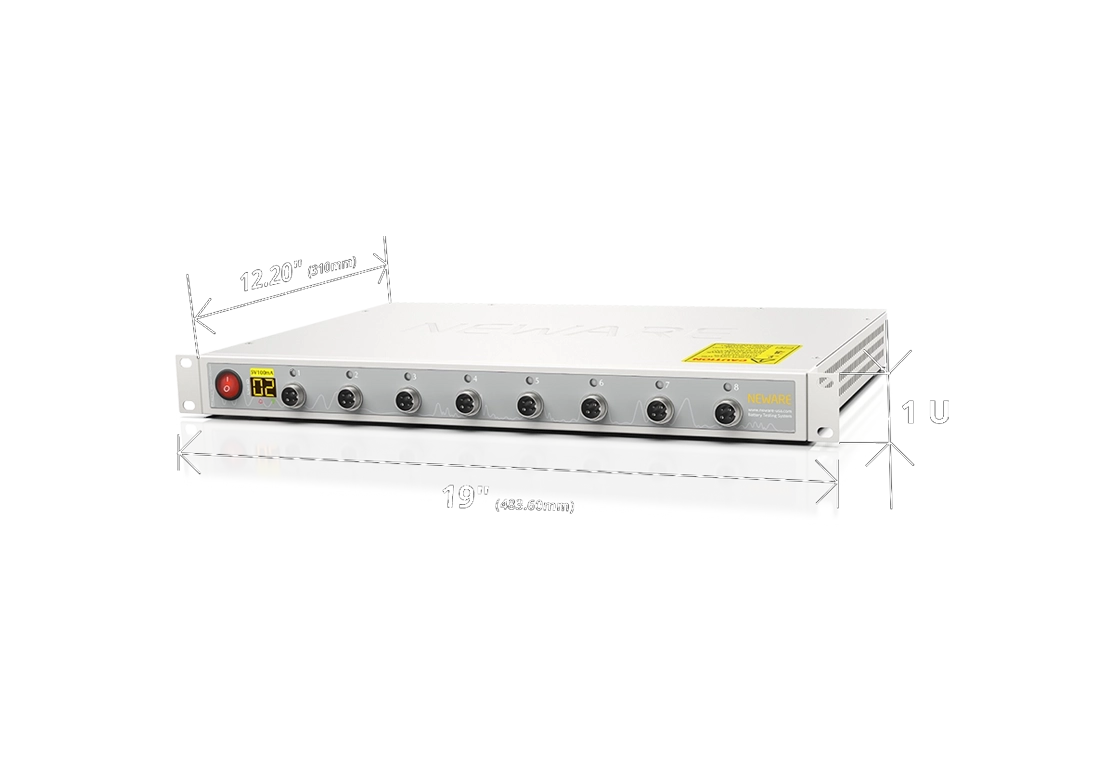

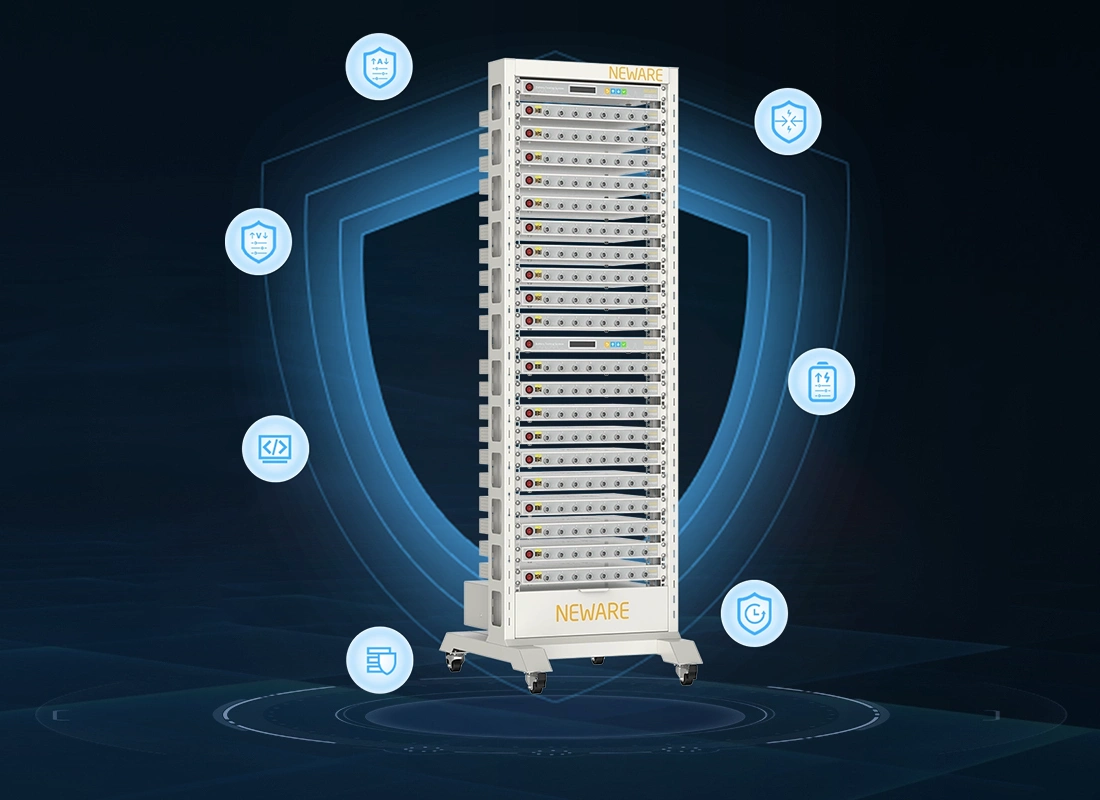

1U*의 높이에 얇은 설비 본체로 최소한의 공간을 차지하면서도 다양한 테스트 기능을 제공합니다. 여러 설비를 갠트리에 조립할 수 있어 보관이 편리하고 여러 가지의 배터리 테스트 요구사항을 민족할 수 있습니다.

*1U=1.75인치 =4.445cm"

사이클 수명 테스트

레이트 충전/방전 테스트

펄스 시뮬레이션 테스트

GITT 테스트

DCIR 테스트

dQ/dV 곡선

dQ/dV 미분 용량 곡선 분석 기능을 갖추고 있으며 배터리에 대한 복잡한 테트스 요구사항을 위해 개발됩니다.

소프트웨어는 전면적이며 여러 가지의 작업스텝 설정, 데이터 기록 및 저장 등 다양한 기능을 갖추고 있습니다.

정전류 정전압/충방전 테스트

DBC 세팅 기능

500ms 펄스 폭

분할 기록

정전류를 지정된 전압으로 충전/방전한 후 정전압 모드로 원활하게 전환하고 배터리를 충전해 주고 전환 과정은 스파이크 없이 손조롭습니다.

DBC 파일 전입/편집/내보내기가 가능합니다. 프로그램 업그레이드 없이 DBC 프로토콜 파일의 코드만 수정하면 서로 다른 배터리 팩 프로토콜을 이룰 수 있습니다.

전류/전력의 급격한 변화에 따른 배터리의 성능을 검증합니다.

전압, 전류 및 시간 기록 설정이 가능합니다. 각 단계에서 3개의 분할 기록 조건을 설정할 수 있습니다.

● 전원 차단 데이터 보호

● 오프라인 테스트 기능

● 전압 상한 설정

● 전압 하한 설정

● 전류 상한 설정

● 전류 하한 설정

● 용량 상한 설정

● 지연 시간 설정

보조 전압, 보조 온도, 고온 및 저온 환경 테스트 박스 등 통합 외부 보조 장비는 종합적 작업 상태 시뮬레이션을을 수행하여 배터리 양산 테스트를 위한 다차원 및 정량적 검출 지원을 제공합니다.

설비 이름	CT-4008Q-100mA-124
전압
CV 출력 범위	10mV~5V
최소 출력 전압	-5V
정밀도	± 0.01% of F.S.
안정성	± 0.02% of F.S.
전류
출력 범위/채널	레인지1: 0. 2 μA-0.1mA 레인지2: 0.1mA-1mA 레인지3: 1mA-10mA 레인지4: 10mA-100mA
정밀도	± 0.01% of F.S.
CV 컷오프 전류	레인지1：0.1μA 레인지2：1μA 레인지3：1μA 레인지4：0.1mA
안정성	± 0.02% of F.S.
전력
출력 전력/채널	0.5W
안정성	± 0.1% of F.S.
시간
전류 응답 시간	최대 상승 시간: 1.5ms
작업 스텝 시간	≤(365*24)h/스텝 시간 포맷-00：00：00.000(h、m、s、ms)
