전기화학 임피던스 분광법(Electrochemical Impedance Spectroscopy, EIS)는 전기화학 실험에서 중요한 기술로, 전극 과정과 표면 현상의 속도를 연구하는 데 널리 사용됩니다. 최근 몇 년간 주파수 응답 분석기의 급격한 발전으로 임피던스 측정의 정확도가 크게 향상되었습니다. EIS는 전기화학 분야에서 전극 과정 분석(이중층 및 확산), 배터리 전극 재료 조사, 고체 전해질, 전도성 고분자, 부식 방지 메커니즘 등 다양한 분야에 광범위하게 적용되고 있습니다.

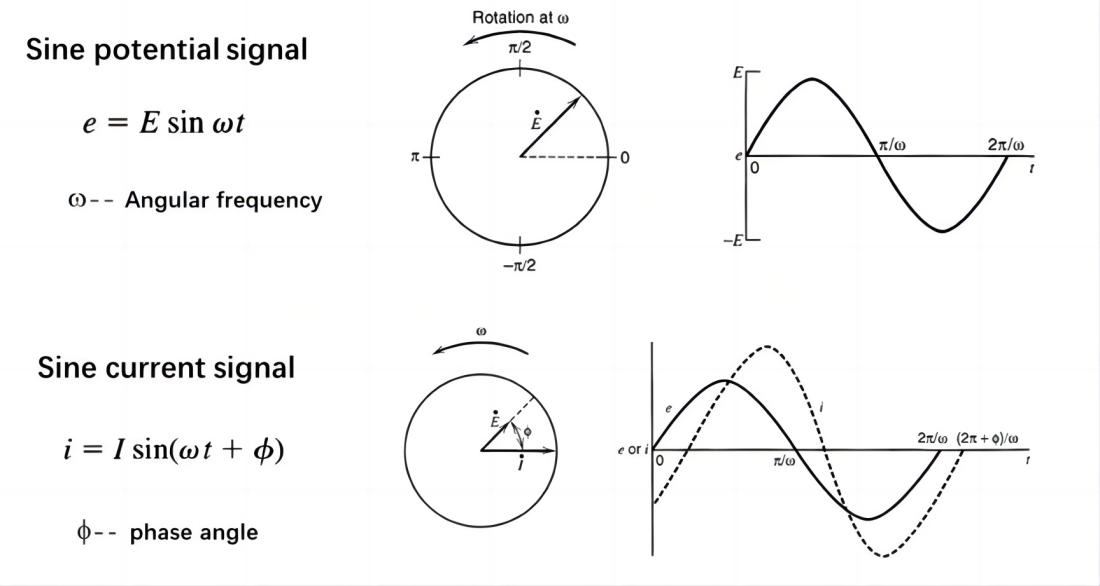

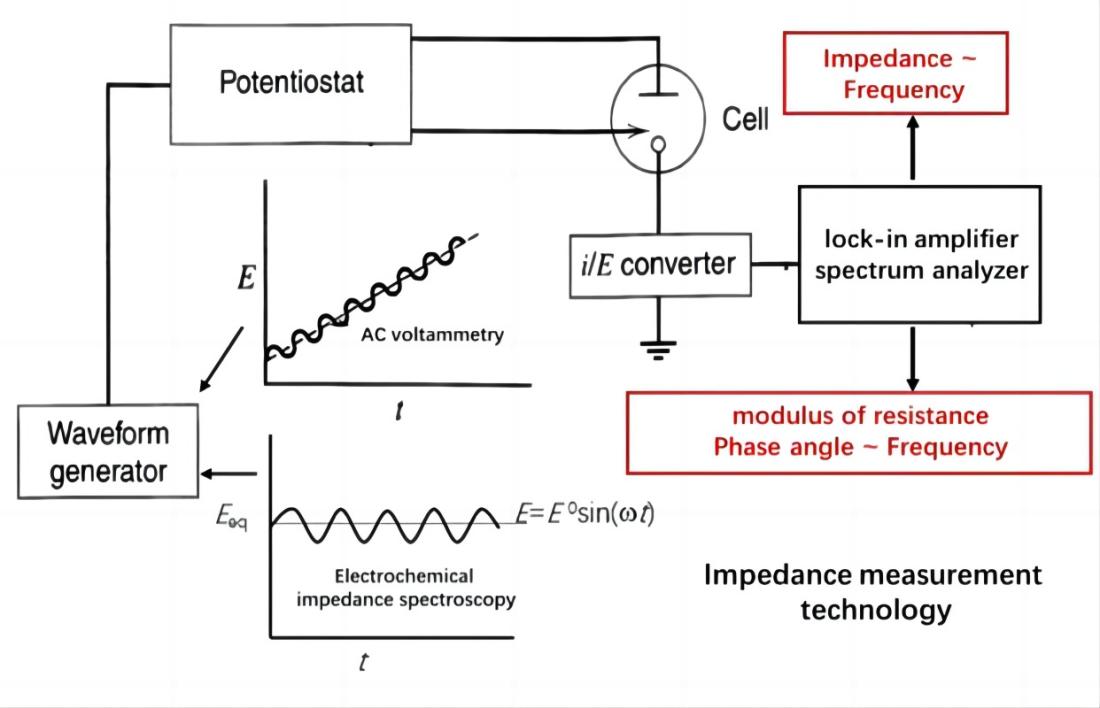

전기화학 임피던스 분광법은 전기화학 시스템에 작은 진폭의 사인파 전위(또는 전류) 변동을 가하고 이에 대한 전류(또는 전위) 응답을 측정하여 임피던스 스펙트럼을 생성하는 기술입니다. 이 스펙트럼은 전기화학 시스템에서 주파수에 따른 임피던스 변화를 반영하여 인터페이스 구조와 동역학에 대한 풍부한 정보를 제공합니다.

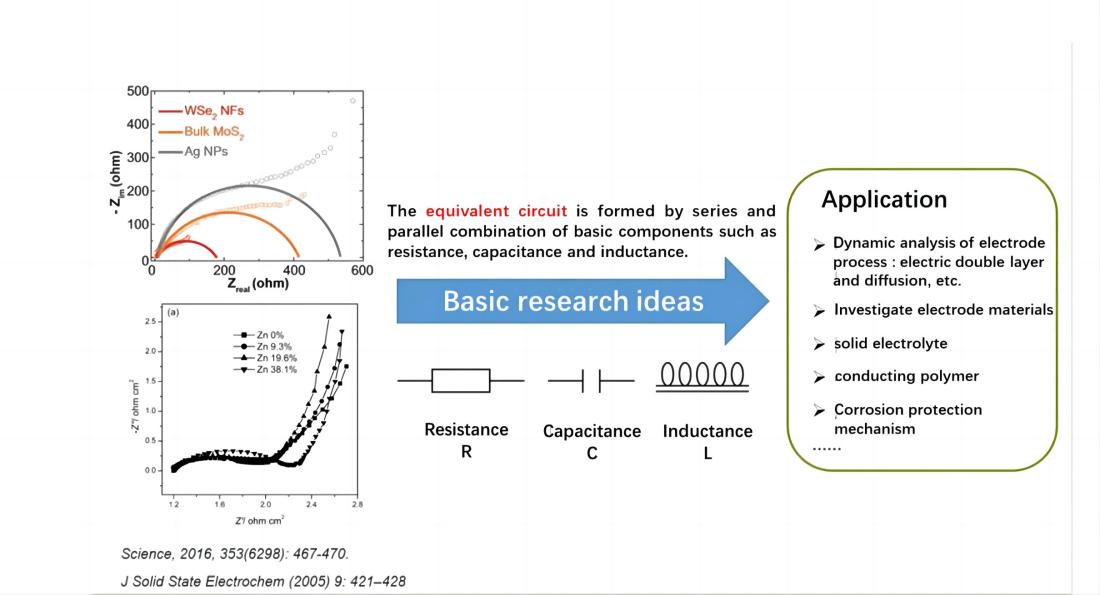

전기화학 시스템은 저항(R), 캐패시터(C), 인덕터(L) 등 기본 요소로 구성된 등가 회로로 간주됩니다. EIS를 통해 이러한 요소들의 크기를 정량적으로 결정할 수 있으며, 이들의 전기화학적 의미를 활용하여 전기화학 시스템의 구조와 전극 과정의 본질을 분석할 수 있습니다.

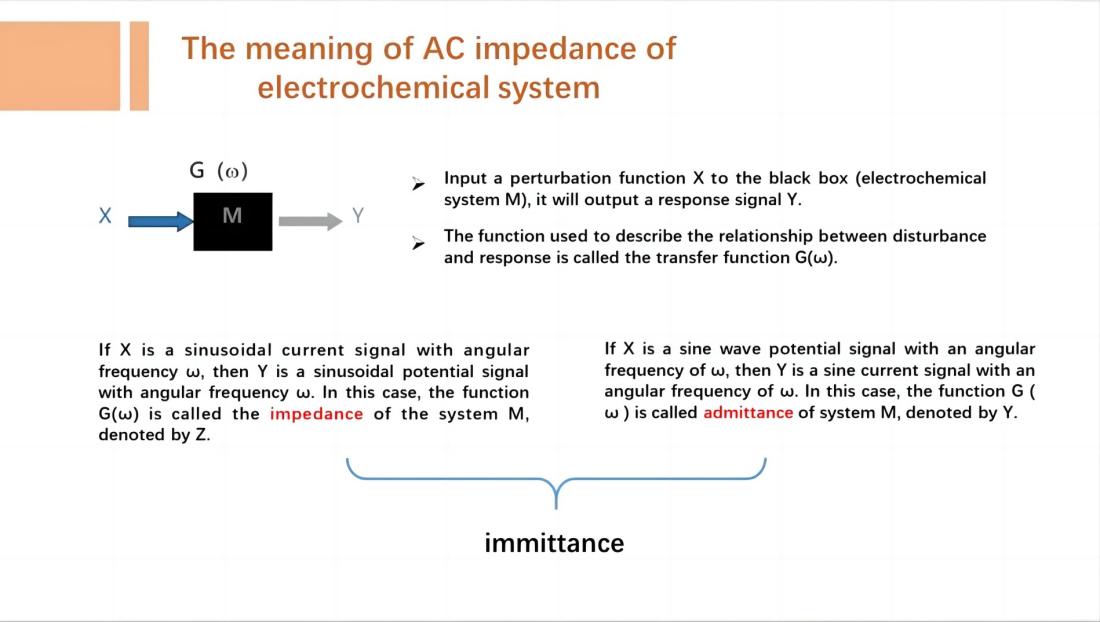

EIS는 반응 신호를 분석함으로써 주파수 함수로서의 전기화학 시스템의 임피던스 또는 어드미턴스를 측정합니다. 임피던스와 어드미턴스는 전기화학 시스템의 저항성 및 용량성(또는 인덕턴스) 특성에 해당하는 복소수로, 이러한 복소 데이터는 임피던스 스펙트럼 또는 어드미턴스 스펙트럼으로 플로팅되어 전기화학 시스템에서 주파수에 따라 임피던스 또는 어드미턴스의 변화를 시각적으로 나타냅니다.

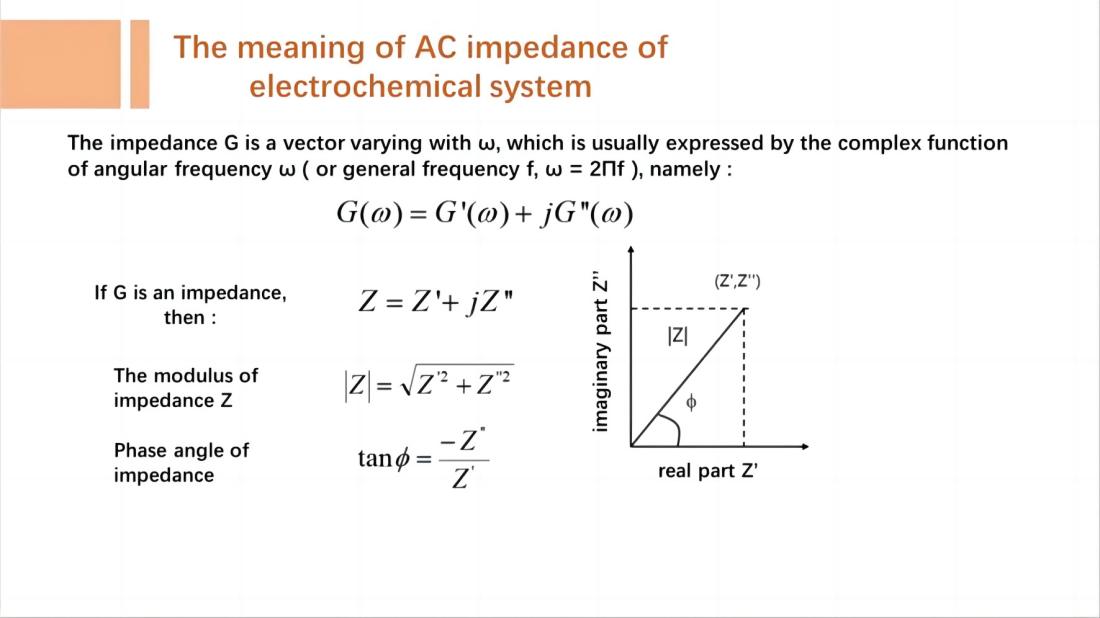

EIS 기법은 서로 다른 주파수(w 또는 f)에서 섭동 신호 X와 응답 신호 Y의 비율을 측정하여 임피던스의 실수 부분 Z', 허수 부분 Z", 모듈러스 |Z| 및 위상각 f를 구하는 것입니다. 그런 다음 이러한 수치를 다양한 형태로 플롯하여 EIS 스펙트럼을 생성합니다. 전기화학적 임피던스 스펙트럼에는 일반적으로 사용되는 두 가지 유형이 있습니다.

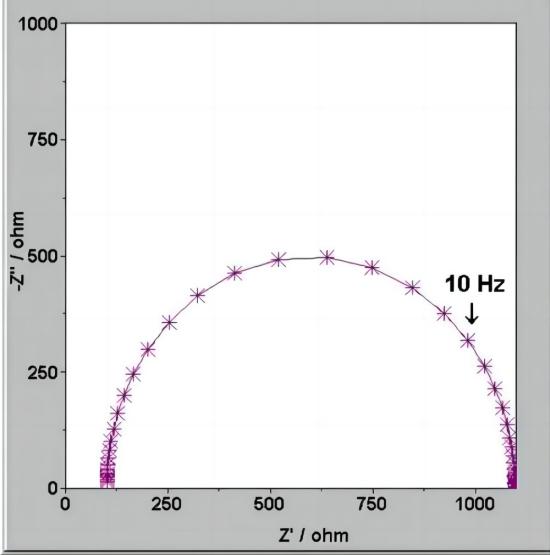

나이퀴스트 플롯

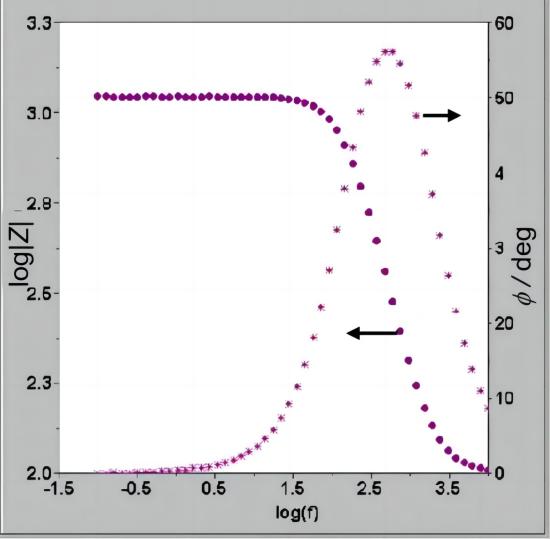

보데 플롯
(1) 인과 관계 조건
출력 응답 신호는 입력 변동 신호에 의해 발생합니다.
(2) 선형성 조건:
출력 응답 신호와 입력 변동 신호 사이에 선형 관계가 존재합니다. 전기화학 시스템에서의 전류-전위 관계는 비선형 동적 법칙에 의해 결정됩니다. 그러나 작은 진폭의 사인파 전위 신호를 적용할 경우, 전위와 전류 간의 관계는 선형으로 근사될 수 있습니다. 일반적으로 사인파 전위 변동의 진폭은 약 5mV이며, 일반적으로 10mV를 초과하지 않습니다.
(3) 안정성 조건
변동이 시스템의 내부 구조에 영향을 미치지 않으며, 변동이 멈춘 후 시스템이 원래 상태로 복구될 수 있습니다. 가역 반응은 안정성 조건을 만족시키기 쉽습니다. 비가역 전극 과정의 경우, 전극 표면의 변화가 빠르지 않고, 변동의 진폭이 작고 짧을 경우 시스템은 원래 상태에 가까운 상태로 회복될 수 있어, 이는 안정성 조건을 근사적으로 만족한다고 볼 수 있습니다.
전기화학 임피던스 분광법 스펙트럼을 분석하는 방법은 어떻게 됩니까?

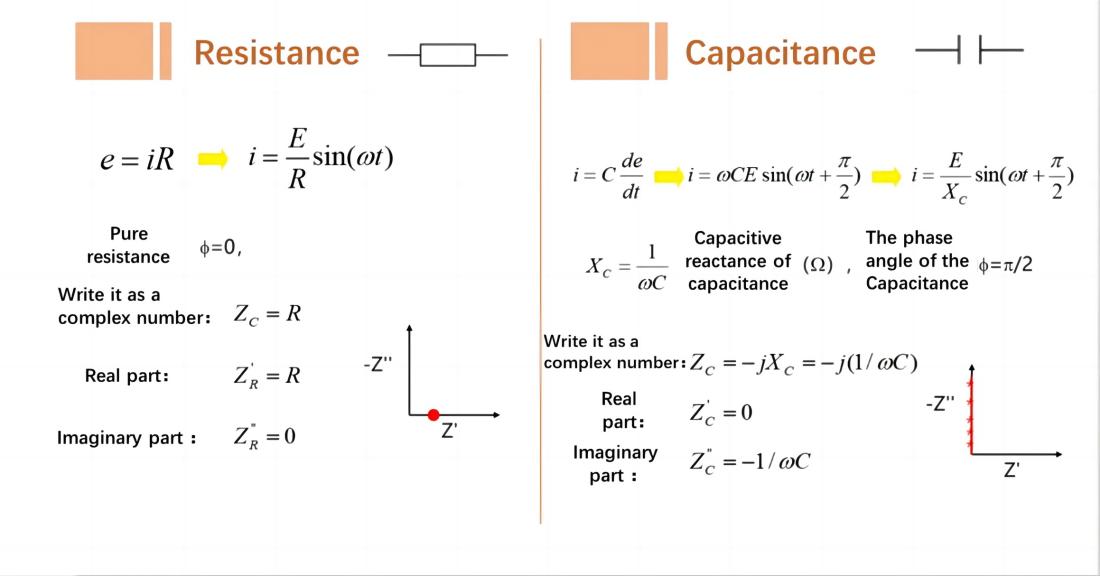

저항기: Nyquist 도표의 가로축(실수 부분) 상의 한 점입니다.
캐패시터: Nyquist 도표에서 세로축(허수 부분)과 일치하는 직선입니다.

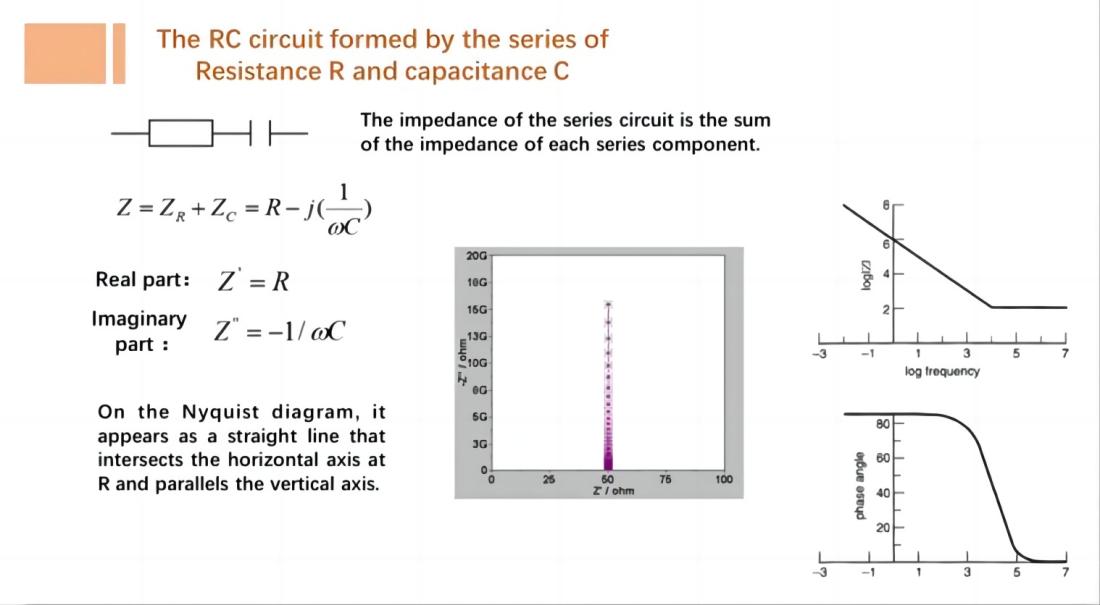

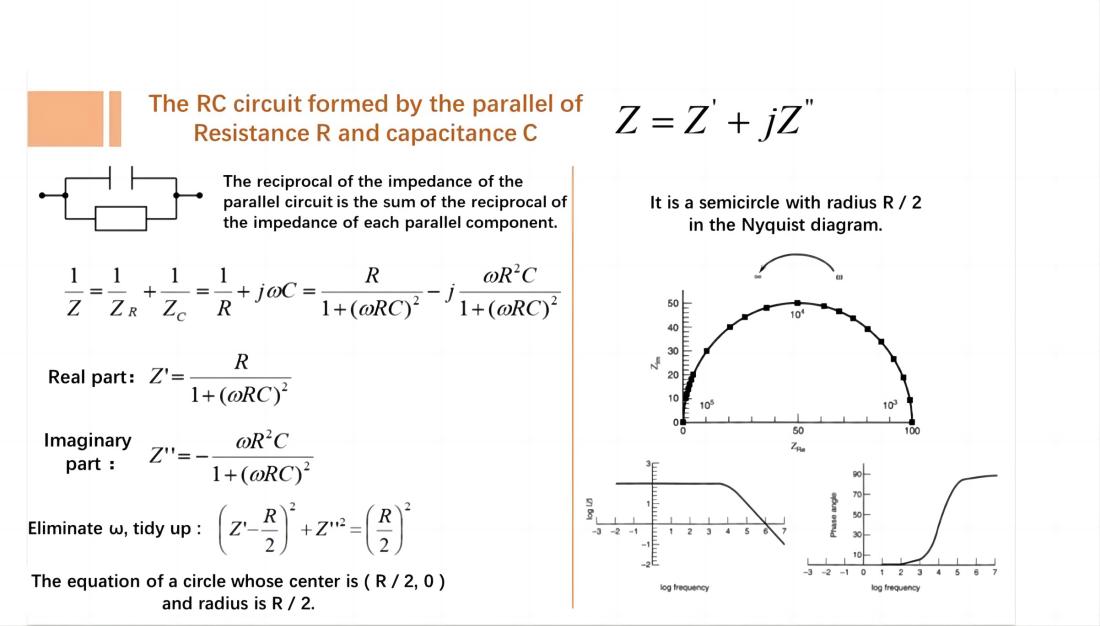

저항기 R과 캐패시터 C로 구성된 연속 RC 회로의 경우: Nyquist 도표에서 R을 가로축에서 만나는 직선으로 나타납니다. 이 직선은 세로축과 평행하게 진행됩니다.

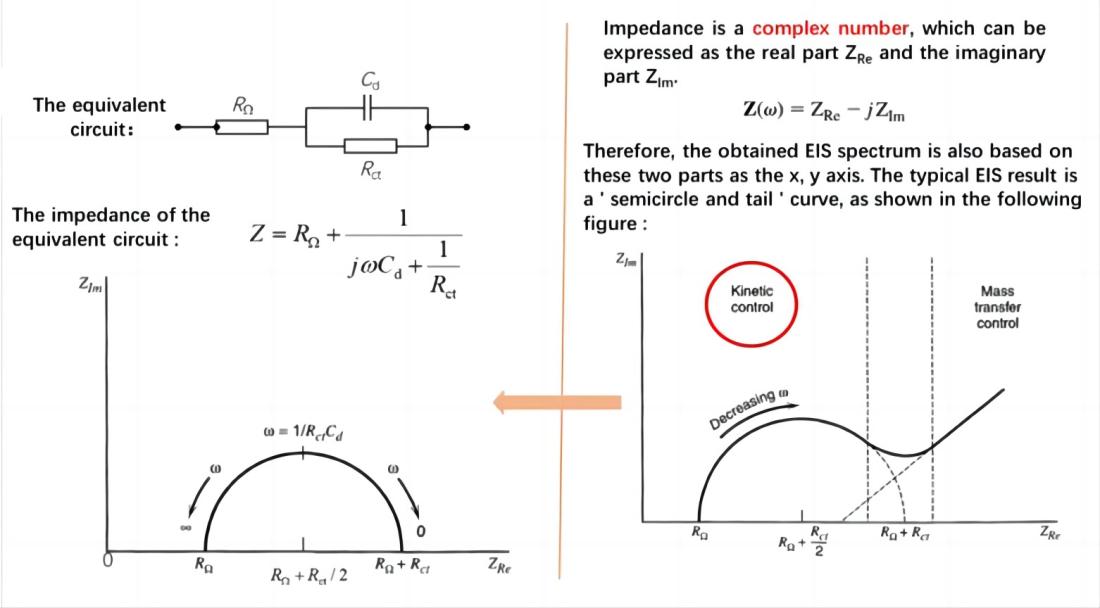

전극 과정이 전하 이동 과정(전기화학 반응 단계)에 의해 제어되며 확산 과정에 의한 임피던스는 무시할 수 있는 경우, 전기화학 시스템의 등가 회로와 임피던스는 다음 그림에 표시된 대로 나타납니다.

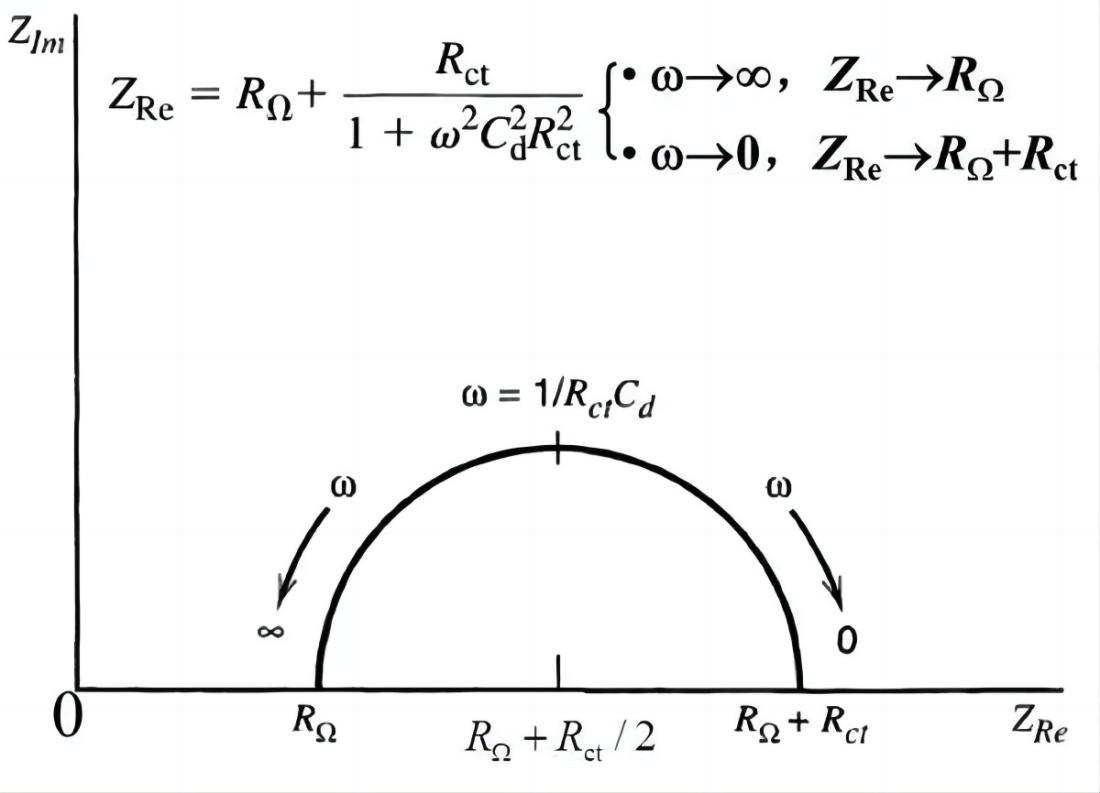

전극 과정이 전하 이동 과정에 의해 제어될 때, Nyquist 도표는 반원으로 나타납니다. 이를 기반으로 전극 과정의 제어 단계를 결정할 수 있습니다. Nyquist 도표에서 RW(워버그 임피던스)와 Rct(전하 이동 저항)을 직접 확인할 수 있습니다. Cd(이중층 캐패시턴스)의 값은 반원의 상단에서의 각주파수(w)로부터 얻을 수 있습니다.

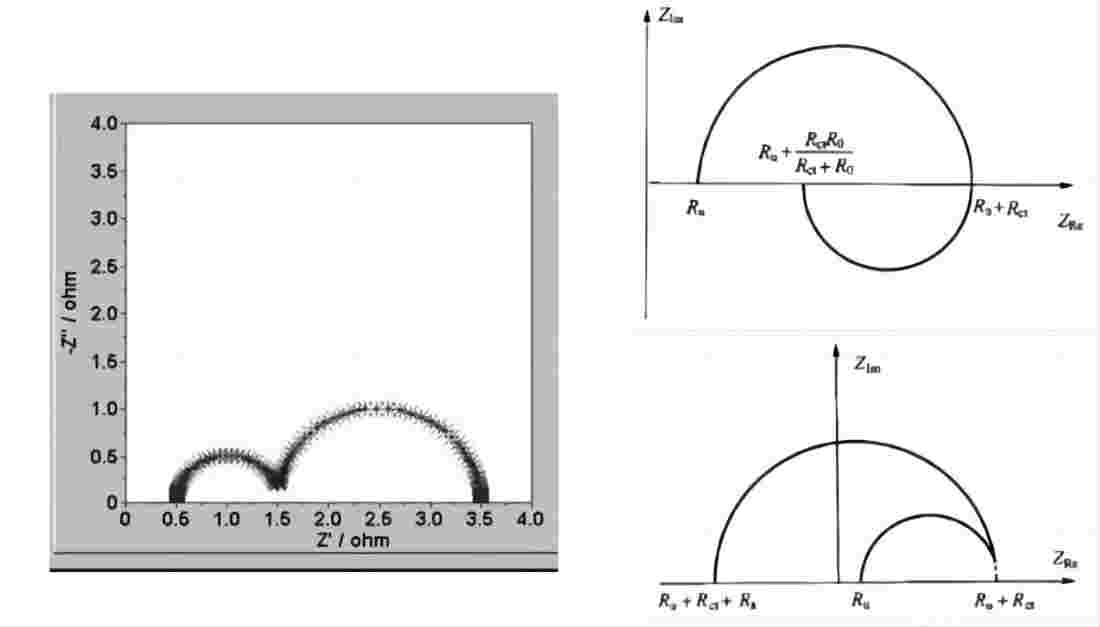

참고: 임피던스 스펙트럼에서 순수한 캐패시터 또는 저항 특성을 나타내어야 할 주파수 범위는 사실 "분산 효과"라고 알려진 중간 행동을 보입니다. 이 효과로 인해 임피던스 스펙트럼의 모양이 더 복잡해지며, 단순한 반원이나 직선이 아닌 "분산적" 특성을 나타냅니다.
분산 효과의 발생은 여러 요인에 의해 영향을 받습니다. 첫째, 전극의 표면 불균일성, 거칠기 및 흡착체의 존재는 전극의 캐패시터 특성에 영향을 미칠 수 있으며, 분산 효과의 발생을 초래할 수 있습니다. 둘째, 전해질 용액에서의 이온 전도도와 농도 분포와 같은 요인도 분산 효과에 영향을 줄 수 있습니다. 게다가 측정 과정 중의 잡음, 오류 및 기타 요인은 임피던스 스펙트럼의 형태에 간섭하여 분산 효과를 악화시킬 수 있습니다.
분산 효과의 존재로 인해 EIS 데이터 분석은 보다 복잡해집니다. 전기화학 시스템의 본질과 행동을 정확히 이해하기 위해 연구자는 분산 효과를 설명하기 위해 상수 위상 각 요소(CPE)와 같은 더 정교한 등가 회로 모델을 사용해야 합니다. 이러한 모델은 일반적으로 실제 임피던스 스펙트럼 데이터에 더 잘 맞도록 추가 구성 요소를 포함합니다.
동시에, 측정 과정에서 분산 효과의 영향을 최소화하기 위한 조치가 필요합니다. 예를 들어, 전극 준비 과정을 최적화하여 전극 표면의 균일성과 매끄러움을 향상시키고, 이온 전도도 및 농도 분포가 분산 효과에 미치는 영향을 줄이기 위해 적절한 전해질 용액과 농도를 선택하며, 잡음과 오류가 임피던스 스펙트럼의 형태에 미치는 간섭을 줄이기 위해 고정밀 측정 장비와 방법을 사용할 수 있습니다.

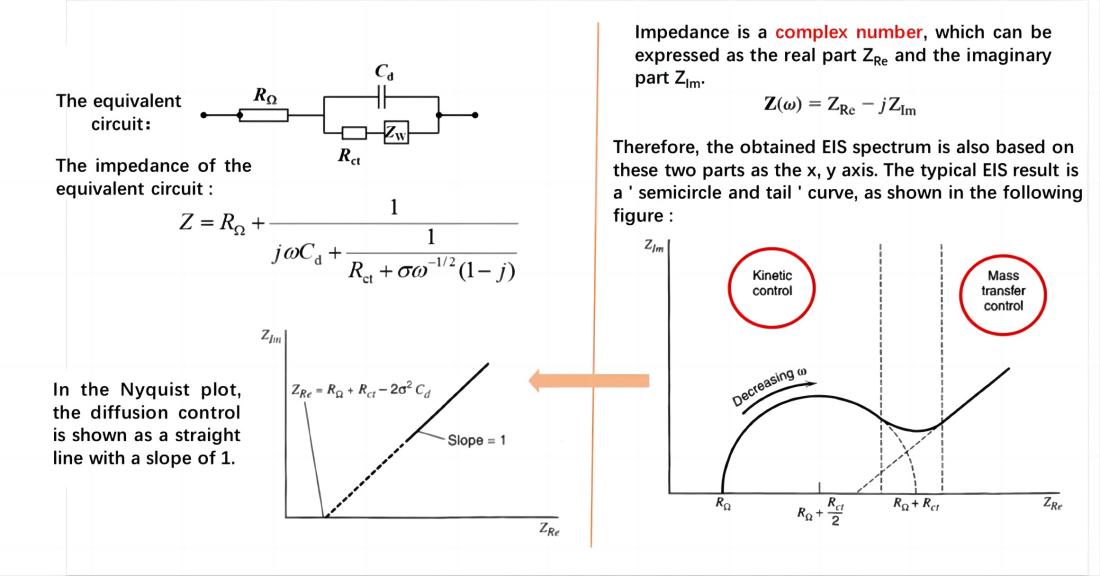

전하 이동 속도가 매우 빠르지 않고, 전하 이동 과정과 확산 과정이 전극 과정 전체를 공동으로 제어하는 경우, 전기화학 시스템의 등가 회로는 간단히 다음과 같이 나타낼 수 있습니다.
Nyquist 도표에서, 확산 제어 과정은 기울기가 π/4(45°)인 직선으로 나타납니다. 전극 과정이 전하 이동 및 확산 과정에 의해 공동으로 제어될 때, Nyquist 도표는 주파수 도메인 전역에서 반원을 나타내며 저주파 영역에서는 확산 과정을 나타내는 45도 직선을 보입니다. 고주파 영역은 전극 반응 속도(전하 이동 과정)에 의해 제어되며, 저주파 영역은 전극 반응에 관여하는 반응 물질의 확산에 의해 제어됩니다. 확산 임피던스를 나타내는 직선은 전극 표면의 거칠기와 같은 이유로 45도 각도에서 벗어날 수 있으며, 이로 인해 부분적인 구 형 확산이 발생할 수 있습니다. 전극 전위 외에도 측정 과정에서 반응물 변수가 도입되어 임피던스 스펙트럼을 통해 측정됩니다.
복잡하거나 특수한 전기화학 시스템의 경우, EIS 스펙트럼의 형태는 더욱 다양하고 복잡해집니다. 단순히 저항과 캐패시터만으로는 등가 회로를 설명하는 데 부족하며, 반응물 변수, 상수 위상 요소(CPE), 그리고 기타 요소들이 도입되어야 합니다.
