재생 가능 에너지 자원의 세계적 수요 증가와 화석 연료 자원의 감소로 인해 효율적이고 저비용이며 안전한 에너지 저장 기술의 개발이 시급한 문제로 부각되고 있습니다. 나트륨 이온 배터리(SIBs)는 풍부한 나트륨 자원과 낮은 생산 비용으로 인해 대규모 에너지 저장 응용에 큰 잠재력을 보여줍니다. 나트륨 이온 배터리(SIBs)는 리튬 이온 배터리의 장점을 계승하면서도 리튬 자원의 부족과 높은 비용 문제를 해결할 수 있습니다. 그러나 SIBs는 여전히 다양한 온도 범위에서 사용될 때 많은 도전에 직면해 있습니다. 이 논문에서는 나트륨 이온 배터리의 설계 원칙, 고장 메커니즘, 기본 화학 및 안전 문제를 자세히 설명합니다.
나트륨 이온 배터리의 작동 원리는 리튬 이온 배터리와 유사하며, 양극과 음극 사이에서 나트륨 이온의 삽입 및 탈리를 통해 전기 에너지를 저장하고 방출하는 방식으로 작동합니다. 주요 단계는 다음과 같습니다.
충전 과정: 적용된 전기
장에 의해 나트륨 이온이 양극 재료(예: 층상 산화물 또는 폴리아니온 화합물)에서 탈리되어 전해질을 통해 음극(예: 경질 탄소, 나트륨 타이타네이트 등)으로 이동하고 음극 재료에 삽입됩니다. 이때 전자는 외부 회로를 통해 양극에서 음극으로 흐릅니다.
방전 과정: 나트륨 이온이 음극 재료에서 탈리되어 전해질을 통해 양극으로 돌아가고, 전자는 외부 회로를 통해 양극으로 돌아가면서 전기 에너지를 방출합니다.
나트륨 이온 배터리의 양극과 음극에서 일어나는 반응은 배터리의 전기화학적 성능과 에너지 밀도를 결정합니다. 전형적인 양극 및 음극 반응은 다음과 같습니다: 양극 반응 (NaFePO4를 예로 들면):
NaFePO4 ↔ FePO4 + Na+ + e-
음전극 반응(경질 탄소의 경우):
C+Na+ + e- ↔ NaC
이러한 반응의 가역성과 안정성은 배터리의 충전 및 방전 효율과 사이클 수명에 직접적인 영향을 미칩니다.

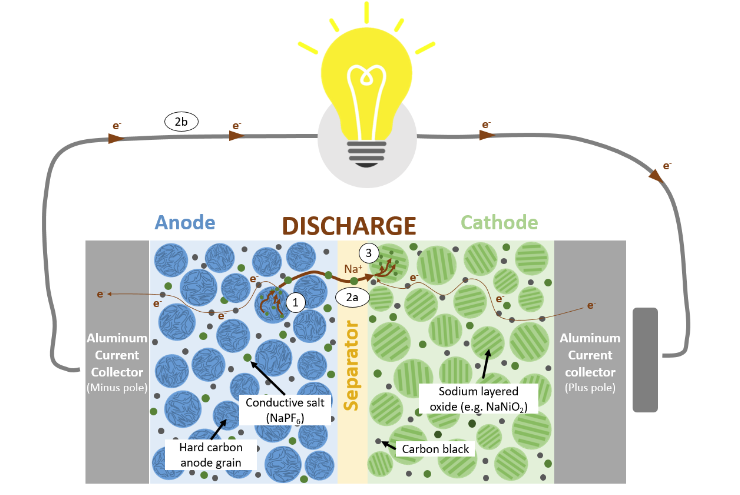

그림 1. 나트륨 이온 배터리의 화학 구조 예시 (양극: 층상 산화물, 음극: 경질 탄소). 방전 과정의 개략도.
나트륨 이온 배터리와 리튬 이온 배터리의 기본 작동 원리는 유사하지만, 이온 탈착 과정, 재료 선택 및 전기화학적 특성에서 몇 가지 중요한 차이점이 있습니다.
이온 반경과 질량: 나트륨 이온은 리튬 이온보다 큰 이온 반경(1.02 Å)과 더 무거운 질량을 가지고 있습니다. 이로 인해 나트륨 이온의 이동 속도와 확산 계수가 낮아져 나트륨 이온 배터리는 리튬 이온 배터리보다 열화가 불리할 수 있습니다.
전극 재료 선택: 나트륨 이온의 반경이 크기 때문에 리튬 이온 배터리에 적합한 일부 전극 재료는 나트륨 이온 배터리에 적용할 수 없습니다. 예를 들어, 흑연은 나트륨 이온 배터리에서 안정적이지 않으며, 경질 탄소, 산화물 및 폴리아니온 화합물이 나트륨 이온 배터리에서 더 나은 성능을 보입니다.
전압 평탄화: 나트륨 이온 배터리는 일반적으로 리튬 이온 배터리보다 낮은 전압에서 작동합니다. 이는 나트륨의 표준 전극 전위(-2.71 V vs. SHE)가 리튬(-3.04 V vs. SHE)보다 높기 때문이며, 따라서 나트륨 이온 배터리는 에너지 밀도가 낮습니다.
전해질 호환성: 나트륨 이온 배터리의 전해질 시스템은 나트륨 이온의 특성에 맞게 조정되어야 하며, 보통 NaPF6 또는 NaClO4와 같은 나트륨 염이 사용되며, 리튬 이온 배터리에는 보통 LiPF6이 전해질 염으로 사용됩니다.
나트륨 이온 배터리의 성능은 양극과 음극 재료의 선택에 크게 의존합니다.
양극 재료: 나트륨 이온 배터리의 일반적인 양극 재료에는 층상 산화물(예: NaCoO2, NaFeO2), 폴리아니온 화합물(예: Na3V2(PO4)3, NaFePO4) 및 프러시안 블루 화합물이 포함됩니다. 이상적인 양극 재료는 높은 용량, 우수한 사이클 안정성 및 낮은 비용을 가져야 합니다.
음극 재료: 현재 나트륨 이온 배터리에 가장 많이 사용되는 음극 재료는 경질 탄소로, 우수한 사이클 안정성과 적당한 용량을 가지고 있습니다. 또한, 나트륨 타이타네이트(NaTiO2), 금속 나트륨 및 합금(예: Sn, Sb)이 배터리의 에너지 밀도 및 배수 성능 향상을 목표로 광범위하게 연구되고 있습니다.
전해질은 나트륨 이온 배터리에서 나트륨 이온을 전달하는 역할을 합니다. 일반적인 전해질 종류에는 액체 전해질, 고체 전해질 및 겔 전해질이 포함됩니다.
액체 전해질: 일반적으로 유기 용매(예: 에틸렌 카보네이트, 프로필렌 카보네이트)에 용해된 나트륨 염(예: NaPF6, NaClO4)으로 구성됩니다. 액체 전해질은 높은 이온 전도성을 가지지만, 가연성, 휘발성 및 안전성 문제를 겪습니다.
고체 전해질: 여기에는 산화물(예: Na-β-Al2O3), 황화물(예: Na3PS4), 및 폴리머 전해질이 포함됩니다. 고체 전해질은 높은 안전성과 좋은 기계적 강도를 제공하지만 상대적으로 낮은 이온 전도성을 가집니다.
겔 전해질: 겔은 액체 전해질에 폴리머를 추가하여 형성되며, 액체 전해질의 높은 이온 전도성과 고체 전해질의 높은 안전성을 결합합니다.

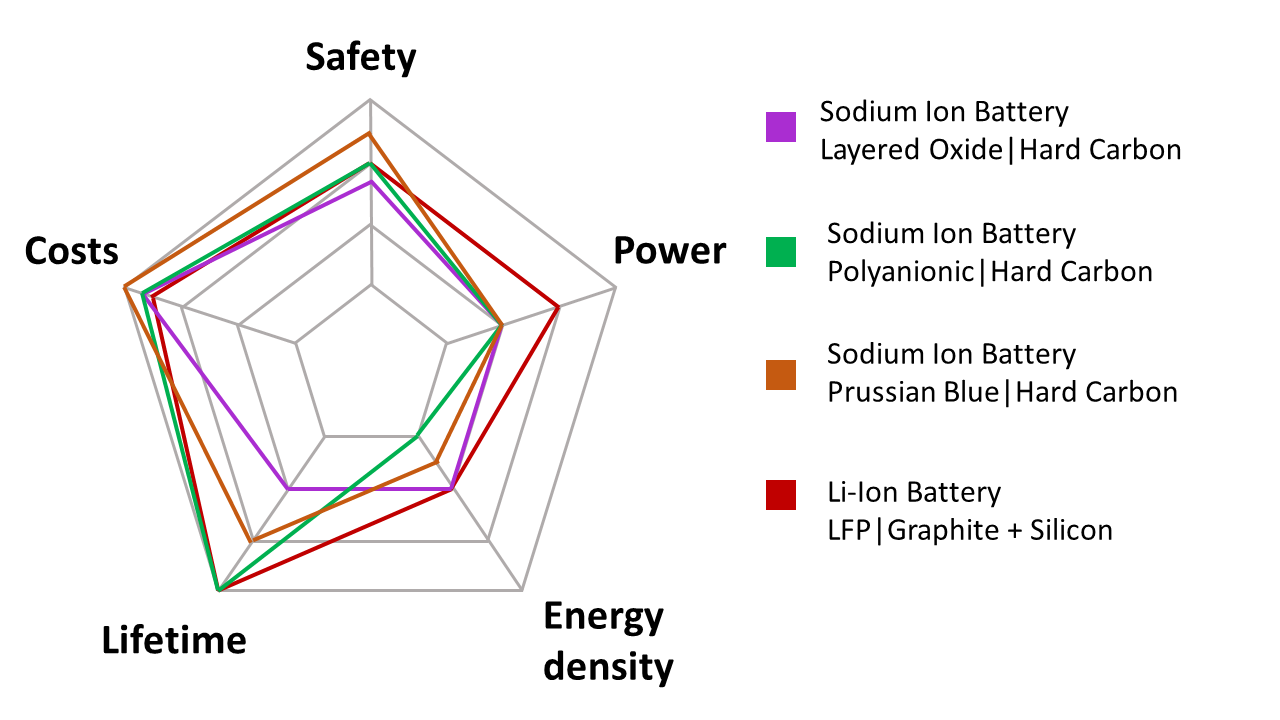

그림 2. 다양한 나트륨 이온의 화학적 성질 비교
나트륨 이온의 반복적인 삽입/탈착 과정에서 전극 재료의 격자 구조가 변화하여 기계적 스트레스와 부피 변화가 발생하며, 이로 인해 입자가 파손되고 활성 물질이 떨어져 나가면서 배터리의 용량과 사이클 수명이 감소합니다. 또한, 전극/전해질 인터페이스는 나트륨 이온 배터리의 성능에 영향을 미치는 주요 요소 중 하나입니다. 사이클링 과정 중에는 패시베이션 층(예: 고체 전해질 인터페이스(SEI) 층)이 인터페이스에서 쉽게 형성되며, 이로 인해 인터페이스 임피던스가 증가하고 이온 이동과 배터리 성능에 영향을 미칩니다. 이상적인 SEI 층은 높은 이온 전도성, 좋은 화학적 안정성 및 기계적 강도를 가지고 있어야 하며, 전극을 보호하고 전해질의 추가 분해를 방지하며 이온 이동을 조절해야 합니다.
나트륨 금속 음극에서 나트륨 이온의 침착 과정이 나트륨 수지상 결정 형성으로 이어질 수 있으며, 이는 다이어프램을 심각하게 뚫고 단락 및 안전 문제를 유발할 수 있습니다. 나트륨 수지상 결정 형성은 주로 전류 밀도, 음극의 표면 상태 및 전해질의 조성에 의해 영향을 받습니다. 나트륨 수지상 결정 문제를 해결하기 위한 방법에는 전류 밀도 최적화, 음극 재료의 표면 구조 개선 및 기능성 전해질 첨가제 도입이 포함됩니다.
액체 전해질은 장기간 사용 시 열화되며, 생성된 부산물이 전극 재료와 반응하여 배터리 성능에 영향을 줄 수 있습니다. 예를 들어, 탄산염 용매는 높은 전압에서 분해되어 가스를 생성하고 배터리 팽창 및 누출 문제를 일으킬 수 있습니다. 고체 전해질은 화학적 안정성 측면에서 더 나은 성능을 보이지만, 전극 재료와의 인터페이스 접촉이 좋지 않아 인터페이스 임피던스가 증가하고 배터리 성능에 영향을 미칩니다. 이상적인 전해질은 높은 나트륨 이온 전도성과 넓은 전기화학적 안정화 창을 가져야 합니다. 일반적인 전해질과 그 전도 메커니즘은 다음과 같습니다: 액체 전해질: 전기장 작용하에 나트륨 이온의 용매화에 의한 이동. 고체 전해질: 격자 내 이온 채널을 통한 나트륨 이온 전도, 예를 들어 Na-β-Al2O3의 산소 이온 공백 이동 메커니즘. 겔 전해질: 액체 전해질과 고체 기판을 결합하여 유연한 구조를 형성하고 이온 전도성을 향상시킵니다.
열폭주는 고온 환경에서 나트륨 이온 배터리의 가장 심각한 안전 문제 중 하나입니다. 높은 온도는 전해질 분해, 전극 재료 반응 강화 및 SEI 층의 실패를 초래하여 많은 열과 가스를 발생시켜 배터리 화재 및 폭발을 유발할 수 있습니다. 열폭주를 방지하기 위한 조치에는 다음이 포함됩니다.
열 관리 시스템: PCM(상변화 물질) 및 고열전도성 재료와 같은 효율적인 열 관리 시스템을 배터리 설계에 도입하여 열을 신속히 방출하고 배터리가 안전한 온도 범위 내에서 작동하도록 합니다.
화재 방지 설계: 방화 막과 같은 방화성 구획 및 난연성 재료를 배터리 모듈에 포함하여 화재 위험을 줄입니다.
열폭주 억제제: 전해질에 인산 에스터 화합물과 같은 열폭주 억제제를 추가하여 전해질의 열적 안정성을 개선하고 분해 및 부가 반응의 발생을 줄입니다.
나트륨 수지상 결정의 형성은 배터리 성능에 영향을 미칠 뿐만 아니라 다이어프램을 뚫고 단락 및 안전 문제를 유발할 수 있습니다. 나트륨 수지상 결정 형성을 예방하기 위한 조치에는 다음이 포함됩니다.
전류 밀도 최적화: 충전 과정 중에 합리적인 전류 밀도를 제어하여 나트륨 수지상 결정의 형성을 줄입니다.
음극 재료의 표면 구조 개선: 표면 수정 및 나노 구조 설계를 통해 음극 재료의 표면 균일성을 개선하여 수지상 결정의 성장을 줄입니다.
기능성 전해질 첨가제: 이온 액체 및 SEI 필름 형성 첨가제와 같은 기능성 전해질 첨가제를 도입하여 나트륨 이온의 침착 행동을 조절하고 수지상 결정의 형성을 억제합니다.
액체 전해질의 누출은 실제 응용에서 나트륨 이온 배터리가 직면하는 안전 위험 중 하나입니다. 전해질 누출은 배터리 성능 열화뿐만 아니라 단락 및 화재를 유발할 수 있습니다. 전해질 누출을 방지하기 위한 방법에는 다음이 포함됩니다.
밀봉 설계: 배터리 설계에 고강도 밀봉 재료 및 구조를 사용하여 전해질 누출을 방지합니다.
고체 전해질 대체: 액체 전해질 대신 고체 전해질을 사용하여 누출 위험을 제거하고 배터리의 안전성을 개선합니다.
나트륨 이온 배터리는 에너지 저장 분야에서 넓은 응용 전망을 가지고 있지만, 광범위한 응용을 실현하기 위해 해결해야 할 많은 기술적 도전 과제가 여전히 존재합니다.
새로운 전극 재료와 전해질 재료, 특히 넓은 온도 안정성을 가진 재료의 지속적인 탐색이 나트륨 이온 배터리 성능 향상의 핵심입니다. 예를 들어, 폴리머 전해질 및 자가 치유 기능을 가진 나노복합체에 대한 연구는 넓은 온도 조건에서 더 높은 전기화학적 성능과 안정성을 제공할 것으로 기대됩니다.
2. 인터페이스 최적화
전극/전해질 인터페이스의 안정성 및 이온 이동 효율성에 대한 추가 연구 및 최적화는 배터리의 전체 성능을 향상시키는 중요한 방향입니다. 표면 수정 및 인터페이스 수정을 통해 낮은 임피던스와 높은 안정성을 가진 인터페이스 형성은 미래 연구의 중요한 주제입니다.
3. 시스템 통합 및 응용
실제 에너지 저장 시스템에서 나트륨 이온 배터리의 응용은 배터리 팩 설계의 통합 및 최적화를 고려해야 합니다. 배터리 모듈 설계, 열 관리 시스템 및 안전 보호 조치를 최적화하여 배터리가 넓은 온도 범위에서 효율적이고 안전하게 작동하도록 보장합니다.
4. 지속 가능성 및 경제성
나트륨 이온 배터리 기술 개발 과정에서 그 지속 가능성 및 경제성을 고려해야 합니다. 예를 들어, 저비용 및 환경 친화적인 전극 재료 및 전해질, 효율적인 재활용 및 재사용 기술에 대한 연구가 필요하여 나트륨 이온 배터리의 생산 및 사용 비용을 줄이고 경제 효율성을 개선해야 합니다.
나트륨 이온 배터리는 풍부한 자원, 낮은 비용 및 우수한 전기화학적 성능으로 인해 에너지 저장 분야에서 큰 잠재력을 보입니다. 그러나 나트륨 이온 배터리의 광범위한 응용을 실현하기 위해서는 설계 원칙, 고장 메커니즘, 기본 화학 및 안전 문제의 도전 과제를 해결해야 합니다. 지속적인 연구와 기술 혁신을 통해 나트륨 이온 배터리의 성능과 안전성을 크게 향상시켜 대규모 에너지 저장 및 전기 운송 분야에서의 응용을 촉진할 수 있습니다. 향후 연구 방향으로는 새로운 재료 개발, 인터페이스 최적화 및 시스템 통합, 지속 가능성 및 경제적 고려가 포함됩니다. 다학제 간의 협력을 통해 나트륨 이온 배터리 기술 개발을 촉진하여 지속 가능한 녹색 에너지 사용을 실현하기를 기대합니다.
