고출력 펄스 특성화(HPPC) 테스트는 배터리에 고출력 펄스 전류를 적용하여 실제 사용 조건에서 배터리의 동작을 시뮬레이션함으로써 배터리 성능을 평가하는 표준 테스트 방법입니다. 이 테스트 방법은 배터리의 출력 특성, 에너지 밀도, 내부 저항 및 동적 성능을 효과적으로 평가할 수 있으며, 전기차, 전력망 에너지 저장 및 소비자 전자기기에서 널리 사용됩니다.

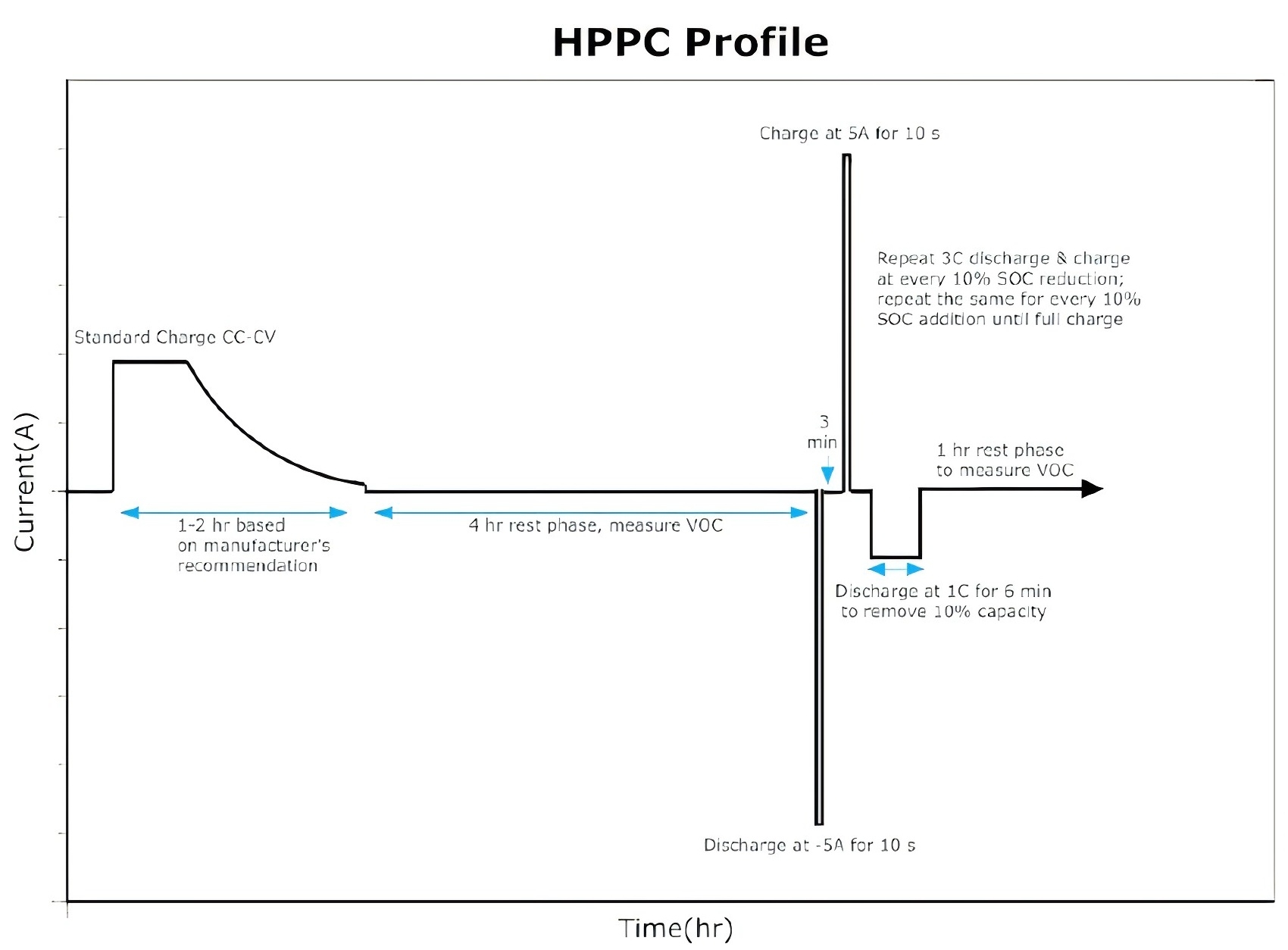

그림1 HPPC 테스트 프로파일
HPPC 테스트는 전기차에서 배터리 성능을 심층적으로 연구하기 위해 시작되었으며, 다양한 주행 조건에서 배터리가 받는 요구를 시뮬레이션하는 것을 목표로 합니다. 전기차와 에너지 저장 시스템의 대중화에 따라 HPPC 테스트는 배터리 연구 개발 및 품질 관리에서 중요한 부분이 되었으며, 개발자와 제조업체들이 배터리 설계를 최적화하고 제품 성능을 향상시키는 데 도움을 줍니다.
실제 응용에서는 배터리가 전기차에서 가속 및 제동과 같은 순간적인 고출력 수요를 처리해야 할 때가 많습니다. 이때 내부 저항, 출력 전력 및 에너지 회수가 중요한 요소가 됩니다. HPPC 테스트는 이러한 실제 상황을 시뮬레이션하여 배터리 성능을 평가합니다.
HPPC 테스트는 고출력 펄스 전류 하에서 배터리의 전압 응답 및 내부 저항 변화를 측정하는 데 중점을 둡니다. 주요 측정 파라미터는 다음과 같습니다.
직류 내부 저항(DCIR): 고출력 조건에서 배터리의 전압 강하를 나타내며, 배터리의 효율성 및 발열을 반영합니다.
펄스 전력 능력: 배터리가 지정된 시간 동안 제공할 수 있는 최대 출력 전력입니다.
에너지 밀도: 배터리가 부피나 무게 단위당 저장할 수 있는 에너지 양으로, 배터리의 주행 거리와 직접적인 관련이 있습니다.
HPPC 테스트에서 내부 저항 측정은 배터리 효율성을 평가하는 중요한 지표입니다. 내부 저항이 낮을수록 효율성이 높고 발열이 적으며, 이는 전기차 및 에너지 저장 장치의 장기적인 운용에 특히 중요합니다.
HPPC 테스트는 배터리가 다양한 상태에서 출력 전력과 에너지 밀도를 정확하게 측정할 수 있게 하며, 이를 통해 연구개발 담당자들이 배터리 설계를 최적화하고 제품의 시장 경쟁력을 강화할 수 있도록 도와줍니다.
HPPC 테스트는 배터리가 다양한 사용 조건 하에서 어떻게 성능을 발휘하는지 시뮬레이션한 후, 그 수명과 성능 저하 추이를 예측할 수 있습니다. 이를 통해 사용자는 배터리 수명에 대한 신뢰할 수 있는 데이터를 제공합니다.
NEWARE의 충방전 시험 장비는 고정밀도와 안정성으로 HPPC 테스트에서 우수한 성능을 보입니다. 고급 전류 제어 기술과 효율적인 데이터 수집 시스템을 갖추고 있어 매우 짧은 시간 안에 정확한 시험 데이터를 제공할 수 있으며, 연구 개발과 생산에 강력한 지원을 제공합니다.
NEWARE 장비는 완전 자동화된 시험을 지원하며, 사용자는 초기 매개변수만 설정하면 전체 시험 과정을 완료할 수 있어 시험 효율성을 크게 향상시킵니다. 또한, 고정밀 데이터 수집 시스템은 시험 결과의 정확성을 보장하며, 후속 분석을 위한 신뢰할 수 있는 기반을 제공합니다.
ISO 12405 표준은 전기차용 리튬이온 배터리 시스템의 성능 시험을 중점적으로 다루며, HPPC 시험에 대한 구체적인 요구 사항을 포함합니다. 이 표준은 시험 조건, 방법 및 데이터 처리 절차를 자세히 명시하여 전 세계에서 시험 결과의 비교 가능성을 보장합니다.
IEC 62660 시리즈 표준은 전기차 배터리에 적용되며, 특히 배터리의 안전성 및 성능 평가에 중점을 둡니다. HPPC 시험은 이들 표준에서 배터리가 고출력 요구 조건 하에서 성능을 확인하는 핵심 평가 도구로 사용됩니다.
SAE J1798 표준은 주로 하이브리드 차량에 배터리의 적용을 설명하는 데 사용됩니다. 이 표준은 HPPC 시험의 실행 절차를 자세히 설명하여, 시험 결과가 실제 차량 운전 중 배터리 성능을 정확하게 반영할 수 있도록 보장합니다.
ISO 12405 표준은 전기차 배터리 성능 평가에서 HPPC 시험의 중요성을 강조하며, 시험이 특정 온도 범위 내에서 수행되어야 한다고 요구하여 결과의 정확성과 반복성을 보장합니다.
IEC 62660 표준은 극단적인 조건에서 배터리의 안전성과 성능에 더 많은 집중을 합니다. HPPC 시험은 배터리가 고출력 부하를 짧은 시간 동안 과열이나 고장 없이 견딜 수 있는지 평가하는 데 사용됩니다.
SAE J1798 표준은 특히 하이브리드 및 순수 전기차에서 HPPC 시험의 실제 적용 시나리오를 자세히 설명하며, 시험 결과가 차량의 파워트레인과 에너지 관리 전략 최적화에 어떻게 도움이 되는지 강조합니다.
HPPC 시험을 수행하기 전에 배터리가 적절한 충전 상태에 있고, 시험 장비가 안정적인 전류와 전압 출력을 제공할 수 있도록 교정되었는지 확인해야 합니다.
예열 및 안정화: 배터리를 표준 온도로 예열하고 일정 시간 동안 안정화시킵니다.
펄스 적용: 표준 요구 사항에 따라 고출력 펄스를 적용하고 배터리의 전압과 전류 응답을 기록합니다.
데이터 수집: 시험 중 배터리 성능 데이터를 고정밀 수집 시스템을 통해 기록합니다.
수집된 데이터는 데이터 분석 소프트웨어를 사용하여 처리되며, 내부 저항 및 출력 전력과 같은 주요 지표가 생성되고, 표준 요구 사항과 비교됩니다.
전기차 배터리의 개발과 품질 관리에서 널리 사용되며, HPPC 시험은 실제 주행 조건에서의 전력 수요를 시뮬레이션하여 배터리의 동적 성능과 내구성을 평가합니다.
에너지 저장 시스템에서 HPPC 시험은 고부하 조건에서 시스템의 안정적인 운영을 보장하기 위해 배터리의 빠른 충방전 성능을 평가하는 데 도움을 줍니다.
HPPC 시험은 스마트폰 및 노트북과 같은 소비자 전자기기 제품의 배터리 성능 평가에도 적용되어, 제품의 사용자 경험과 내구성을 향상시키는 데 도움을 줍니다.
온도 변화는 배터리 성능에 중요한 영향을 미칩니다. 시험 중 온도 변동으로 인한 데이터 오류를 최소화하려면 정밀한 온도 제어 장비가 필요합니다.
배터리가 장기간 사용되면서 노화가 진행되면 HPPC 시험 결과에 영향을 미칠 수 있습니다. 배터리의 건강 상태(State of Health, SOH)를 정기적으로 평가하고, HPPC 시험 데이터를 결합하면 배터리 수명에 대한 보다 정확한 예측이 가능합니다.
고정밀 데이터 수집 장비와 고급 알고리즘 분석을 통해 HPPC 시험의 데이터 정확성을 효과적으로 향상시키고, 결과의 신뢰성과 반복성을 보장할 수 있습니다.
배터리 개발 단계에서 HPPC 시험은 연구자들이 다양한 소재와 설계가 배터리 성능에 미치는 영향을 이해하는 데 도움을 주며, 배터리 성능 최적화를 위한 중요한 데이터를 제공합니다.
제조 과정에서 HPPC 시험은 품질 관리의 일환으로 사용되어 공장을 떠나는 셀의 성능이 설계 기준과 고객 요구 사항을 충족하는지 확인할 수 있습니다.
HPPC 시험의 시간 주기는 배터리 유형과 시험 기준에 따라 달라지며, 보통 몇 시간에서 며칠까지 소요될 수 있습니다.
정확한 시험 데이터는 장비의 정기적인 교정, 시험 조건의 정밀한 제어, 고정밀 데이터 수집 시스템의 사용을 통해 효과적으로 보장될 수 있습니다.
NEWARE 장비는 고정밀도, 안정성, 자동화 및 사용자 친화적인 인터페이스 덕분에 HPPC 시험에 이상적입니다.
HPPC 시험은 고출력 조건에서 배터리 성능을 평가하는 데 중점을 두며, 다른 시험들, 예를 들어 용량 시험은 배터리의 에너지 저장 용량에 더 중점을 둡니다.
HPPC 시험 결과는 배터리의 내부 저항, 출력 전력 능력 및 수명 예측을 평가하는 데 사용되며, 배터리 설계 및 시스템 구성을 최적화하는 데 도움을 줍니다.
HPPC 시험 장비를 선택할 때는 장비의 기술적 성능, 공급 업체 서비스, 장비의 안정성 및 비용 효율성을 고려해야 하며, 실험 요구 사항과 예산에 맞는 장비를 선택해야 합니다.
