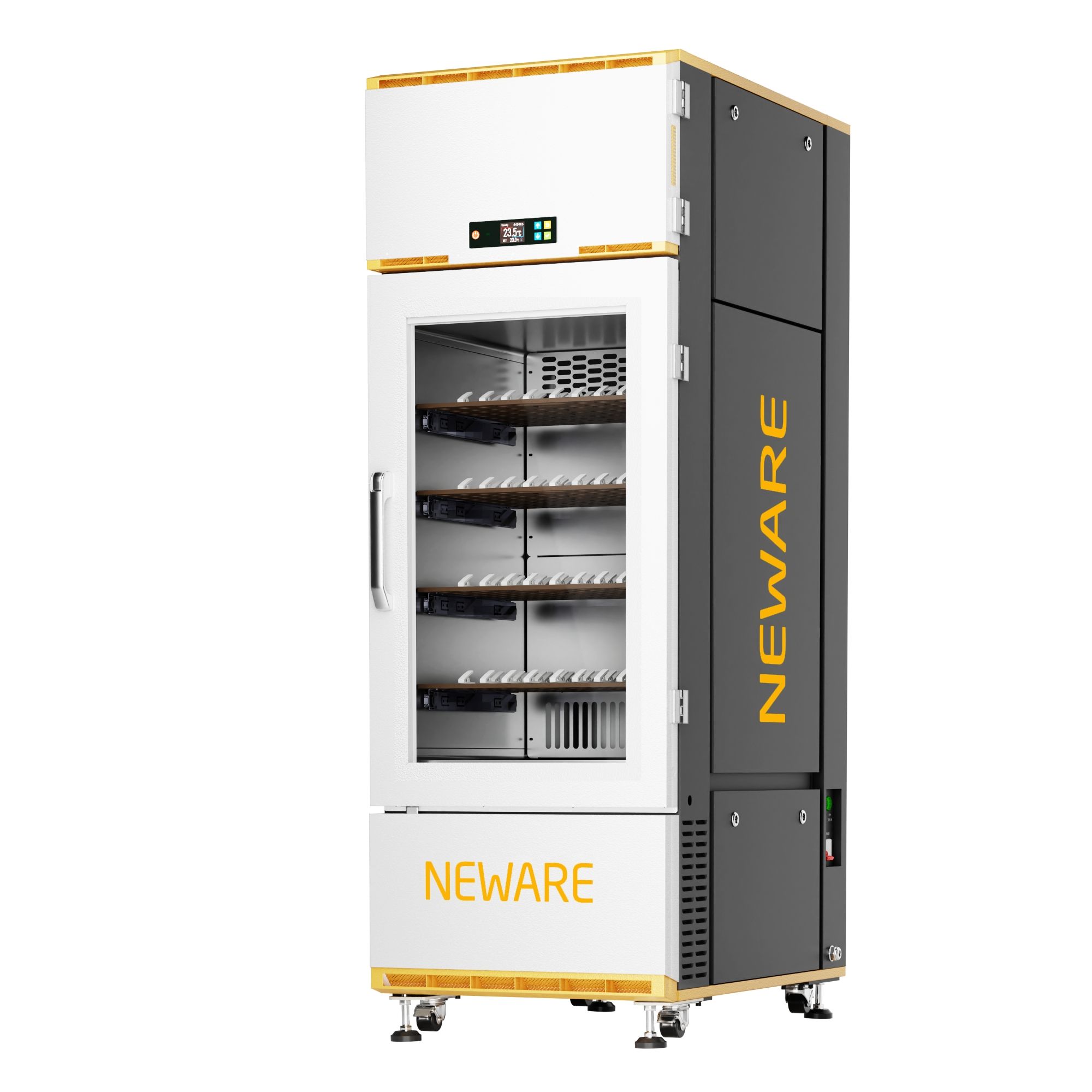

뉴웨어 WIHW-200-160CH-B 버튼 배터리 올인원 배터리 테스터는 충방전 테스트와 일정한 온도 테스트 기능을 결합한 종합 시스템입니다. 이 시스템은 온도 챔버, 충방전 장비, 중앙 제어 장치를 통합하여 다양한 운영 조건에서 배터리 성능을 시뮬레이션할 수 있는 안정적인 온도 환경을 유지합니다. 충방전 사이클, 수명 테스트, 안전 평가 등의 실험을 일정한 온도 테스트 챔버 내에서 수행함으로써 배터리의 성능, 안정성, 안전성을 평가할 수 있습니다. 이는 배터리 연구, 생산 및 품질 관리에 중요한 데이터 지원을 제공합니다.
버튼 배터리 올인원 배터리 테스터는 주로 리튬 이온 배터리와 폴리머 리튬 이온 배터리를 포함한 버튼 배터리의 온도 성능 테스트에 사용됩니다. 요약하자면, 버튼 배터리 올인원 테스터는 버튼 배터리의 온도 성능 테스트 및 연구를 효율적이고 정밀하게 수행할 수 있도록 하여 소재 제조업체, 대학, 연구 기관의 다양한 테스트 요구를 충족합니다.
온도 제어: 테스터는 테스트 챔버 내부에 온도 센서와 제어 시스템을 갖추고 있어 실시간으로 내부 온도를 모니터링하고 조정할 수 있습니다. 난방 또는 냉각 장치를 제어하여 설정된 일정한 온도를 유지합니다.
일정한 온도 환경: 목표 온도를 설정하면 테스트 챔버는 실시간 온도 데이터를 기반으로 조정하여 내부 온도를 설정값에 안정적으로 유지하고, 배터리 테스트를 위한 일정한 온도 환경을 제공합니다.
환기 및 배출: 테스트 챔버는 공기 순환을 유지하여 온도 불균형을 방지합니다. 일반적으로 테스트 과정에서 환기 시스템이 설정되어 공기 순환과 균일한 온도 분포를 보장합니다.
데이터 수집 및 기록: 테스트 챔버는 BTS 소프트웨어와 연결하여 데이터 기록이 가능합니다. 다양한 온도에서 배터리의 성능 매개변수(예: 전압, 전류, 온도)를 기록할 수 있어 후속 분석 및 평가를 지원합니다.

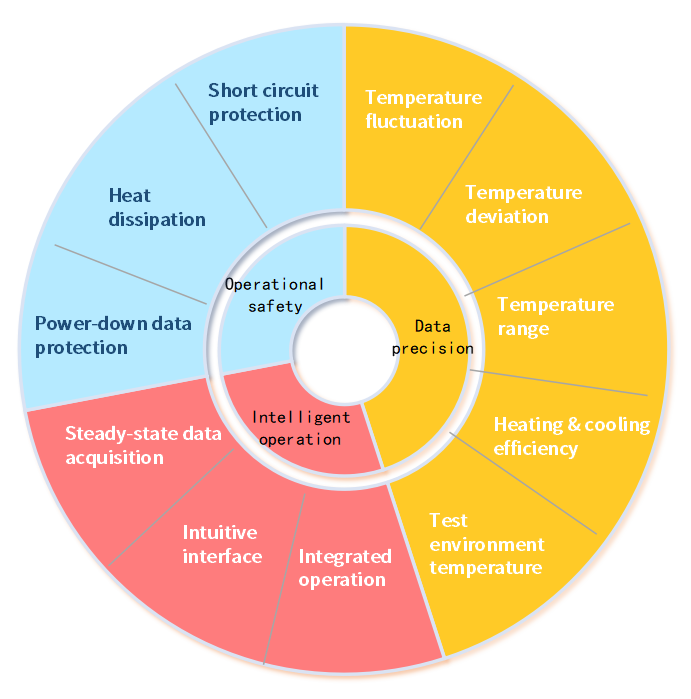

버튼 배터리 올인원 배터리 테스터를 구매할 때 고려해야 할 여러 가지 중요한 요소가 있습니다. 이러한 요소는 테스트 정확도, 운영 지능, 실험 안전성 등 세 가지 주요 포인트로 크게 나눌 수 있습니다.
전문 구성으로 정확한 테스트 보장
-온도 변동 ≤ 1°C (무부하 및 안정 온도 조건)
-온도 편차 ±2.0°C (무부하 및 안정 온도 조건)
-가열 시간 ≤ 30분 (25°C에서 60°C까지)
-냉각 시간 ≤ 50분 (25°C에서 0°C까지)
-온도 범위: 0°C에서 60°C
-테스트 환경 온도: 0°C에서 30°C
-순환 공기 순환은 오랜 기간 일정한 온도를 유지하며 균일한 공기 흐름을 보장합니다.

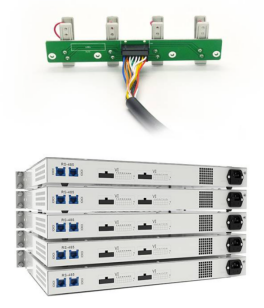

-전용 4채널 케이블. 충방전 장비는 온도 챔버의 뒷면에 연결되며, 모든 4채널에 대해 단일 채널 케이블을 사용합니다. 각 개별 장치는 두 개의 케이블만 연결하면 되어 채널 케이블 수를 줄이고 온도 변동을 효과적으로 최소화합니다.

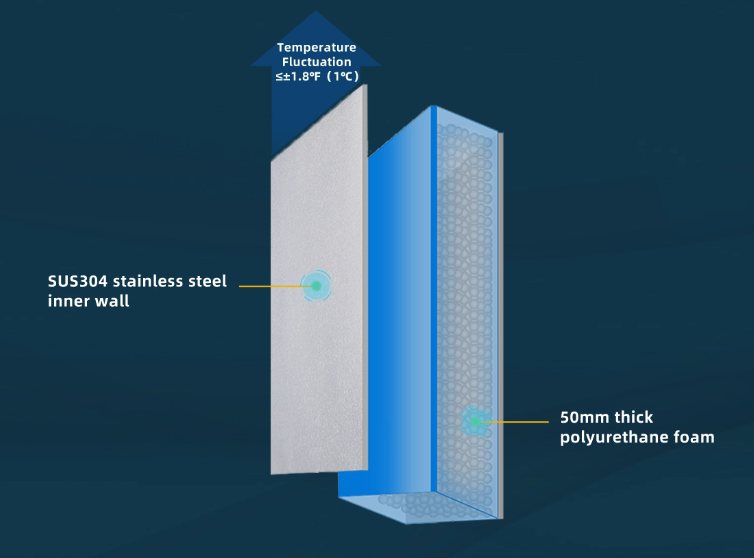

-SUS304 스테인리스 강판과 두께 50mm의 폴리우레탄 폼 단열재가 결합되어 효과적인 열 차단을 제공하여 에너지 손실을 줄이고 내부 일정 온도 보호를 제공하여 더 정밀하고 신뢰할 수 있는 테스트 결과를 보장합니다.
-독자적으로 개발된 온도 제어 부품은 고저온 충격 및 진동, EMC 테스트와 같은 신뢰성 성능 테스트를 거치며, 이러한 부품은 장비 내 온도 변화를 모니터링하고 피드백 제어 시스템을 통해 난방 또는 냉방 장치를 조정하여 안정적인 온도를 유지할 수 있습니다.

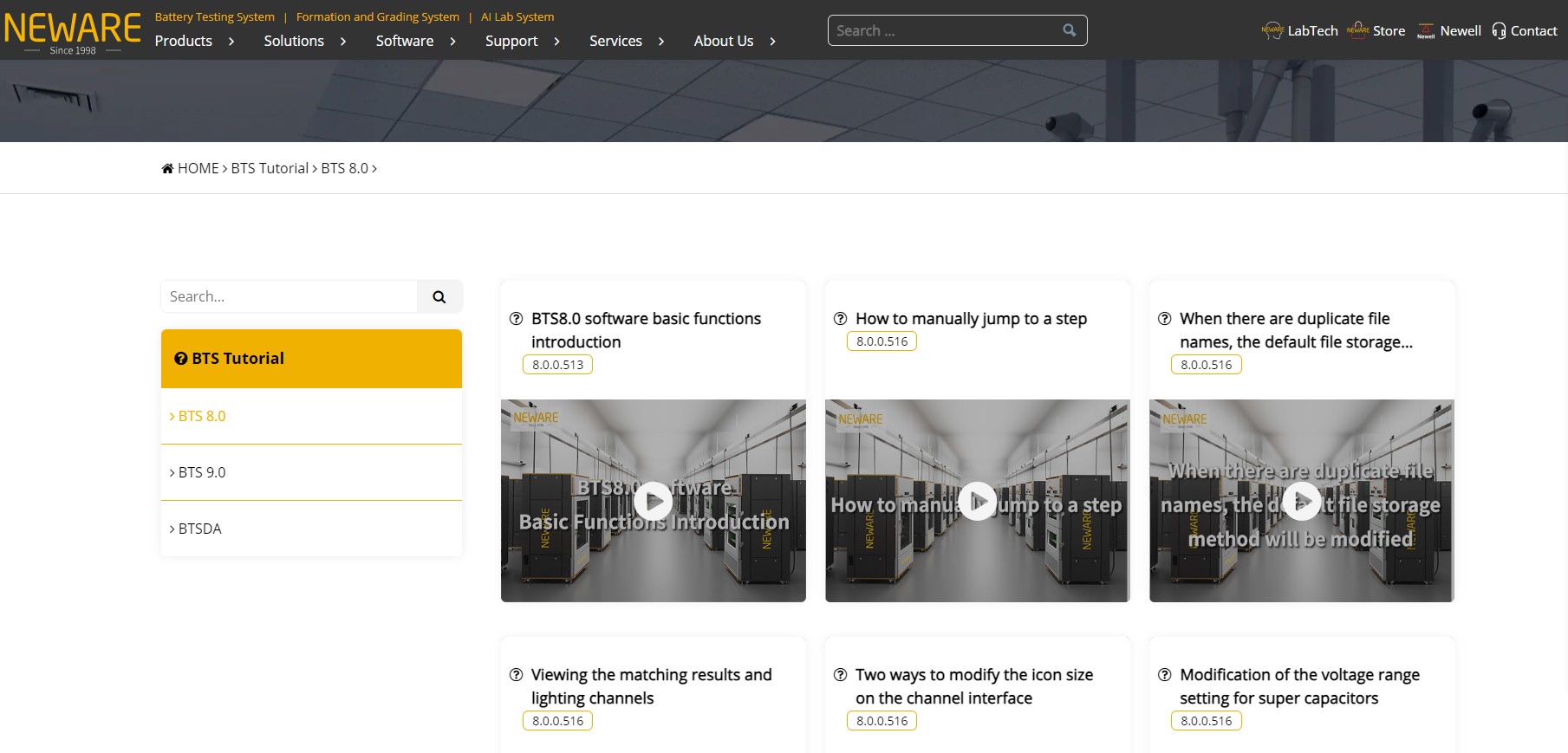

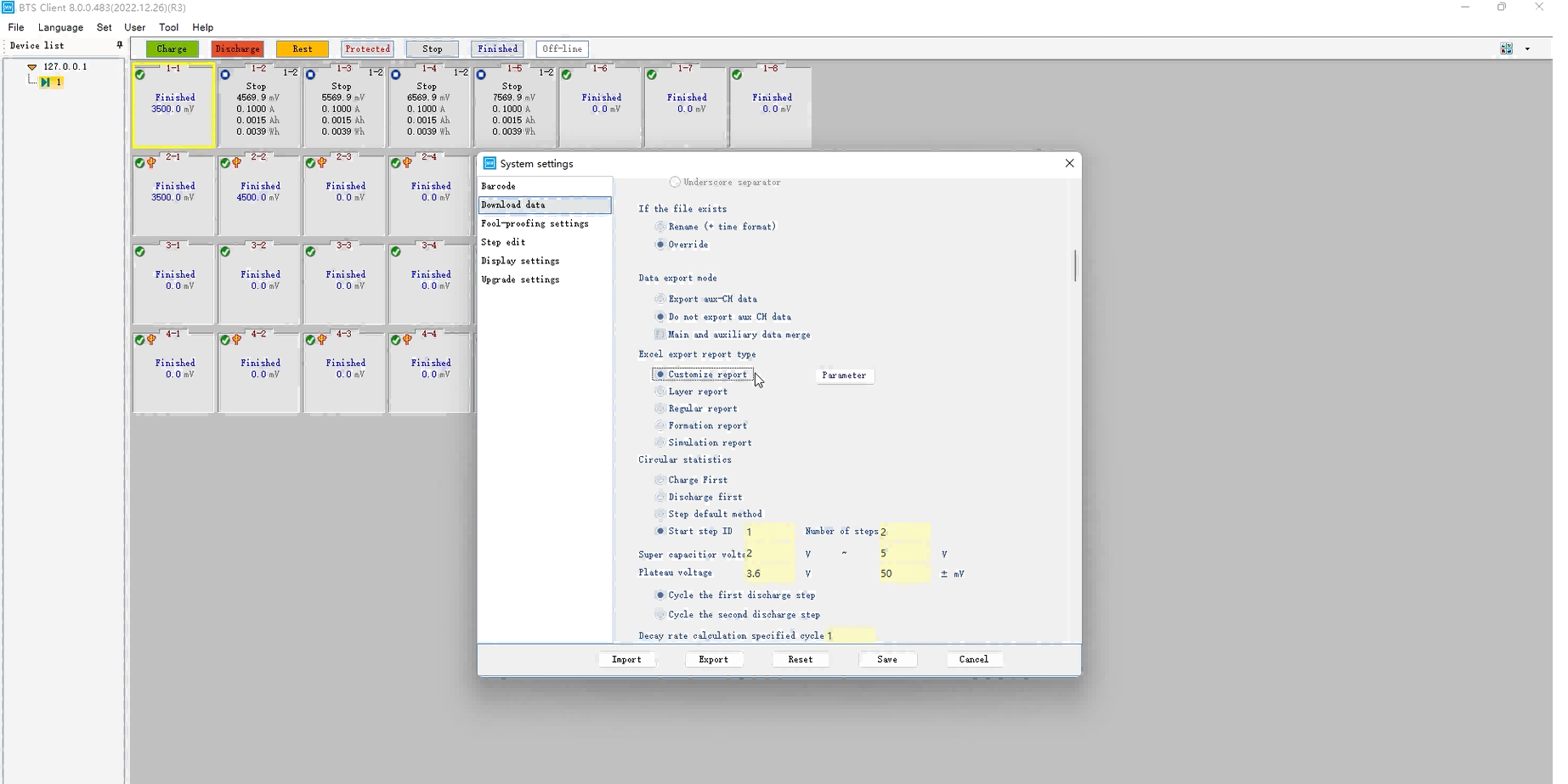

-통신 변환 모듈과 이더넷 인터페이스는 장비와 네트워크 간의 데이터 통신 및 연결을 가능하게 합니다. 이를 통해 BTS 소프트웨어는 장비를 지능적으로 제어하고, 다양한 작업을 설정하고 실행하며, 실시간 데이터 전송 및 핵심 데이터의 실시간 분석을 수행할 수 있습니다. BTS 인터페이스는 사용자가 이해하고 조작하기 쉬우며, 소프트웨어 버전은 안정적입니다. BTS 소프트웨어 튜토리얼도 제공됩니다.
오프라인 저장: 테스터의 중앙 장치는 1GB의 내장 메모리를 갖추고 있어 컴퓨터 모니터링 없이도 여러 독립적인 충전 로그를 자동으로 저장할 수 있습니다. 이는 예기치 않은 정전 시에도 데이터 보호를 보장합니다. 사용자는 또한 과거 방전 데이터를 조회, 분석 및 삭제할 수 있습니다. USB 인터페이스를 통해 사용자는 방전 과정을 컴퓨터로 복사하고 전송할 수 있습니다. BTSDA 데이터 처리 소프트웨어를 활용하여 배터리 방전 과정을 심층 분석하고 해당 데이터 보고서를 작성할 수 있어 데이터 저장 및 전송이 더욱 편리해집니다.
데이터 내보내기 지원: 소프트웨어는 전압, 전류 곡선 데이터를 동시에 표시할 수 있으며, TXT, Excel, PDF, CSV 등의 형식으로 데이터를 내보낼 수 있습니다.
실시간 곡선: 소프트웨어는 실시간 곡선을 제공하여 배터리 테스트 과정에서 발생하는 문제나 이상을 신속하게 식별할 수 있습니다. 이 기능은 즉각적인 피드백을 제공하여 테스트 프로토콜을 조정하고 문제를 적시에 해결하여 테스트 결과의 정확성을 보장합니다.
교정 기능: NEWARE 교정 기구 또는 멀티미터를 사용하여 교정이 가능합니다.
단일 배터리 전압 수집: 방전 테스트 과정에서 개별 배터리 셀 전압의 실시간 모니터링을 통해 배터리 용량을 신속하고 정확하게 추정하고 과도한 전압 수준을 조기에 감지할 수 있습니다. 이 기능은 과충전 또는 과방전에 의한 배터리 손상을 효과적으로 방지합니다.
적외선 감지 기능: 1.5미터 범위 내에서 적외선 감지 기능은 사람의 신체 감지를 통해 터치 스크린을 자동으로 깨웁니다. 사용자는 매개변수를 편리하게 터치하고 설정할 수 있어 조작이 더 직관적입니다.
샘플 랙은 4개의 층으로 구성되며 각 층은 40개의 버튼 배터리를 수용할 수 있습니다. 올인원 기계는 한 번에 160개의 버튼 배터리를 테스트할 수 있습니다. (배터리 전류 I≤100mA)
테스트 중 안심할 수 있는 네 가지 보안 기능
120°C 퓨즈 보호: 회로 과부하 또는 단락 시 전류를 차단하여 장비 또는 배선의 손상을 방지합니다. 이는 장비, 회로 및 인원의 안전을 보장하기 위한 중요한 보호 조치입니다.
누전 보호: 누전 보호 시스템은 입력 및 출력 전류의 균형을 모니터링합니다. 불균형이 감지되면(예: 인체를 통한 전류 누출) 누전 보호 시스템은 신속하게 회로를 차단하여 전기 사고를 방지하고 개인 안전을 보장합니다.
단락 보호: 단락 보호는 전기 시스템에서 단락 고장으로 인한 손상이나 화재를 방지하기 위한 안전 장치입니다. 단락 보호 장치는 비정상적인 전류를 신속하게 감지하고 회로를 즉시 차단하여 시스템과 장비의 안전한 작동을 보장합니다.
순환 팬이 있는 독립 중복 과열 보호: 앞서 언급한 바와 같이, 시스템은 순환 팬이 있는 독립 중복 과열 보호 기능을 갖추고 있어 일정 온도 유지와 냉각 간의 균형을 보장합니다.
